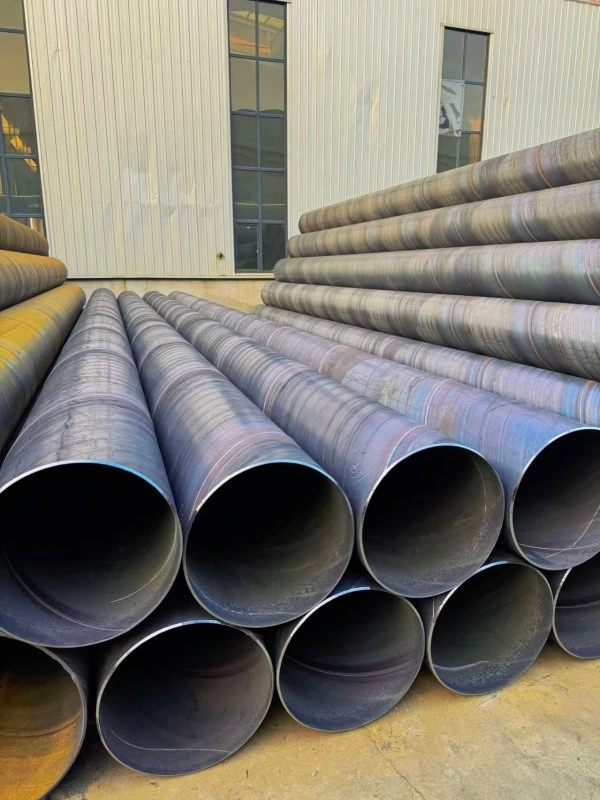

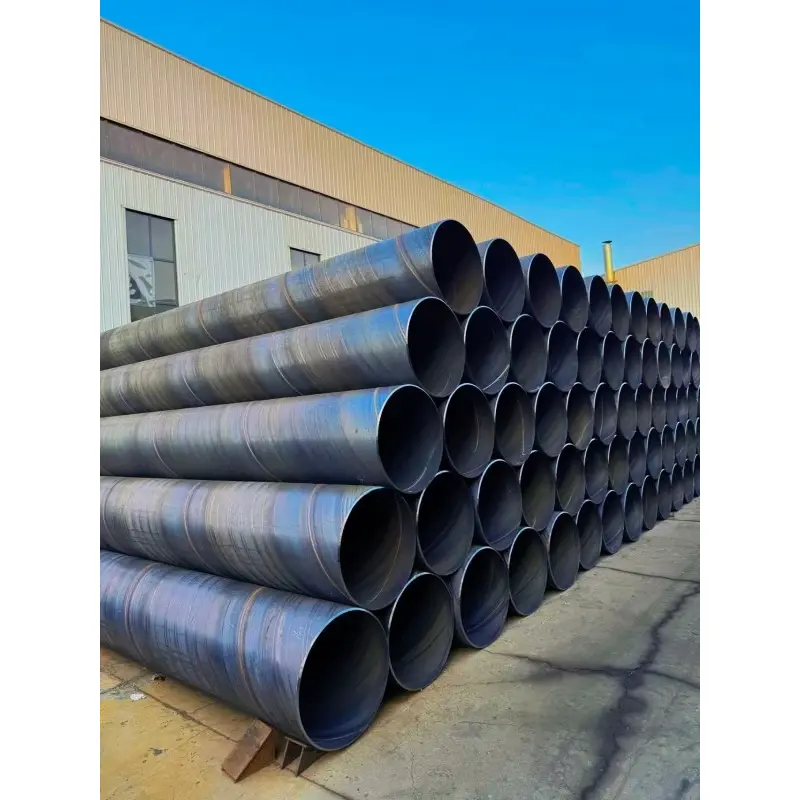

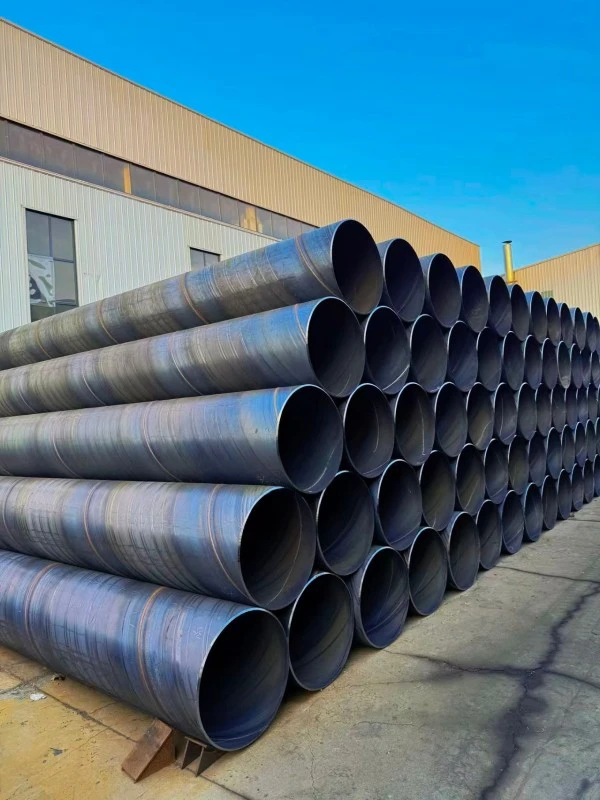

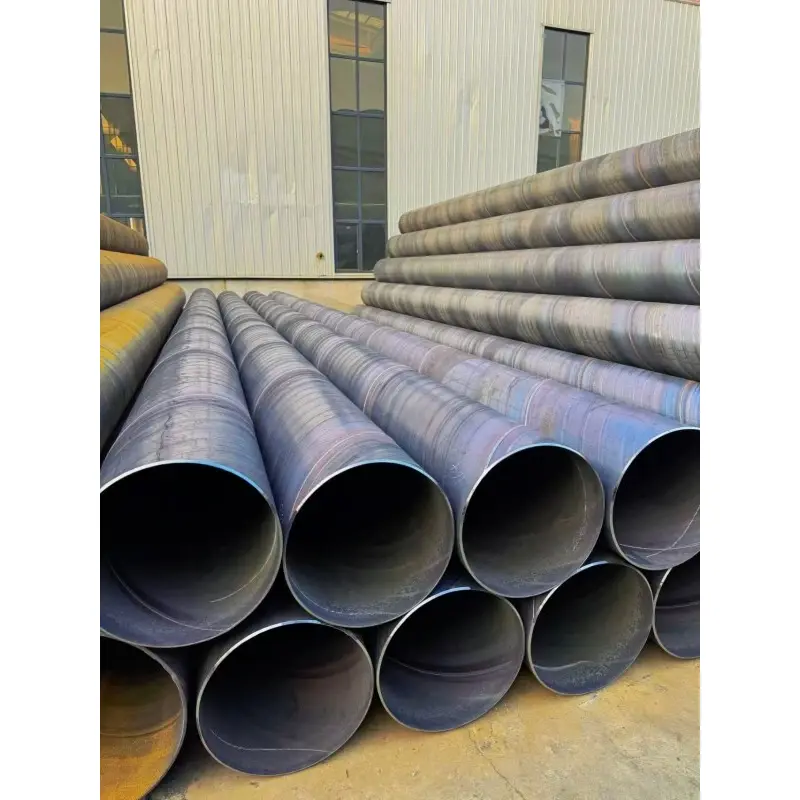

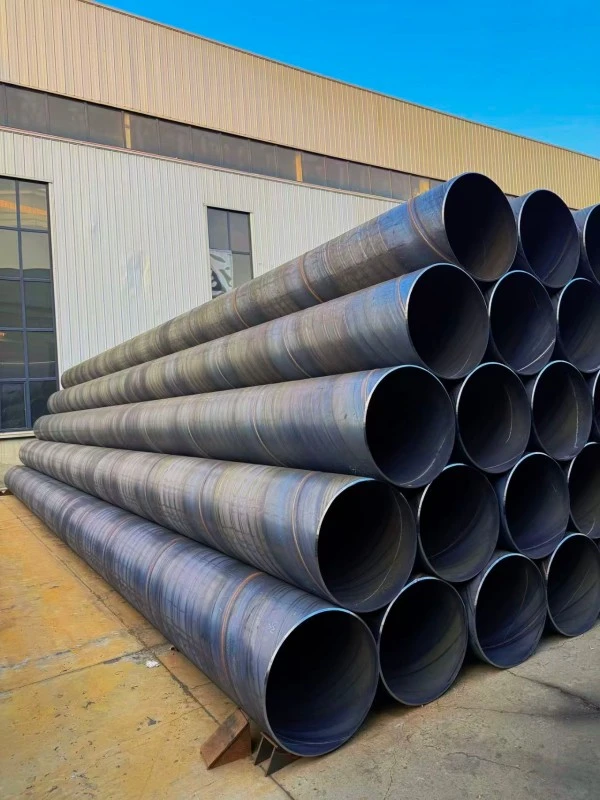

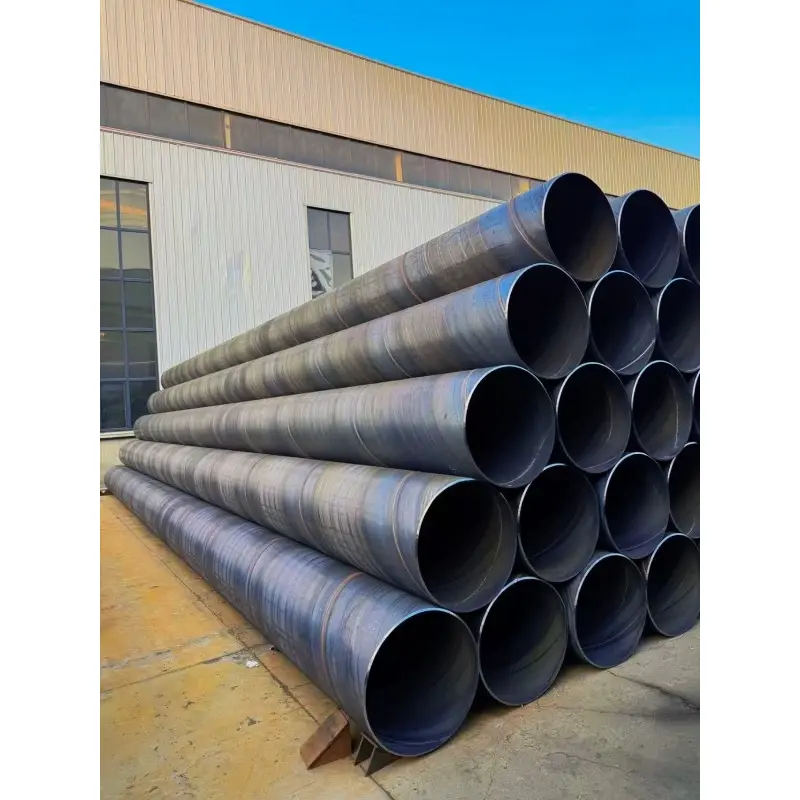

Tenkostenná špirálovito zváraná oceľová rúrka

Tenkostenná špirálovo zváraná oceľová rúrka, tiež nazývaná tenkostenná oceľová rúrka SSAW, je typ oceľovej rúrky zváranej špirálovým švom, ktorá sa vyrába nepretržitým tvarovaním oceľových pásov valcovaných za tepla do špirálových tvarov a zváraním vnútorných a vonkajších švov obojstranným zváraním pod tavivom.

Medzi hlavné charakteristiky tohto produktu patrí tenká hrúbka steny, schopnosť veľkého priemeru, ľahká konštrukcia, vysoká miera využitia materiálu a stabilný mechanický výkon. V porovnaní s hrubostennými špirálovo zváranými oceľovými rúrami sa tenkostenné oceľové rúry SSAW používajú hlavne v nízkotlakových aplikáciách, kde je dôležitá ľahká konštrukcia a ekonomická prevádzka.

V priemysle oceľových rúr sú rúry s hrúbkou steny ≤ 12 mm a priemerom nad DN200 všeobecne klasifikované ako tenkostenné špirálovo zvárané oceľové rúry. Bežne zvolená hrúbka steny je približne 5 mm pre rúry DN200, 5–8 mm pre rúry DN300–DN800 a 8–12 mm pre rúry DN1000 a väčších priemerov.

Hlavné špecifikácie

Tenkostenná špirálovo zváraná oceľová rúra dodávaná spoločnosťou ZHONGTIAN je k dispozícii vo vonkajších priemeroch od φ219 mm do φ3620 mm, pokrývajúcich DN200 až DN3600. Najbežnejšie používaný rozsah priemerov je DN600–DN2000, ktorý spĺňa požiadavky veľkých komunálnych a priemyselných projektov potrubí.

Dostupná hrúbka steny zahŕňa 5 mm, 6 mm, 7 mm, 8 mm, 10 mm a 12 mm. Hlavné triedy materiálov zahŕňajú Q235B, Q355B a L245 podľa rôznych tlakových požiadaviek a podmienok aplikácie.

Štandardná dĺžka potrubia je zvyčajne 6–12 metrov, pričom je možné vyrobiť aj prispôsobené dĺžky 15–18 metrov podľa požiadaviek projektu. Produkty môžu byť vyrobené podľa noriem SY/T 5037, GB/T 9711.1 a API 5L PSL1.

Normálny rozsah pracovného tlaku je 0,6 MPa, 1,0 MPa a 1,6 MPa, vďaka čomu sú vhodné pre nízkotlakové a strednotlakové dopravné systémy.

Kľúčové vlastnosti

1. Ľahký dizajn a efektívna inštalácia

Tenkostenná špirálovo zváraná oceľová rúrka má vďaka svojej menšej hrúbke steny výrazne nižšiu hmotnosť v porovnaní s tradičnými hrubostennými oceľovými rúrami s rovnakým priemerom. Ľahká konštrukcia znižuje prepravné náklady, požiadavky na zdvíhanie a inštalačné pracovné zaťaženie počas výstavby veľkých potrubí.

Pri projektoch diaľkovej prepravy vody, komunálnych potrubných systémoch a dočasných potrubných sieťach pomáha ľahká konštrukcia zlepšiť efektivitu výstavby a znížiť celkové náklady na projekt. Je vhodný najmä pre projekty, kde sú dôležitými faktormi rýchlosť inštalácie a pohodlie pri preprave.

2. Dobrá tuhosť prstenca a odolnosť voči usadzovaniu

Hoci tenkostenná oceľová rúrka SSAW využíva dizajn tenšej steny, jej špirálovito zváraná štruktúra poskytuje spoľahlivú prstencovú tuhosť a odolnosť proti deformácii. Špirálový zvarový šev rovnomernejšie rozdeľuje napätie pozdĺž tela rúry, čím zlepšuje odolnosť proti vonkajšiemu tlaku, pohybu pôdy a nerovnomernému sadanie základu.

Pre aplikácie podzemných potrubí táto konštrukcia pomáha udržiavať stabilný výkon za normálnych podmienok inštalácie a znižuje riziko deformácií spôsobených zmenami zeme.

3. Hladký vnútorný povrch a nízky prietokový odpor

Proces obojstranného zvárania pod tavivom poskytuje stabilnú kvalitu zvárania a zlepšuje stav vnútorného povrchu rúry. V porovnaní s tradičnými zváranými konštrukciami má vnútorný povrch tenkostennej špirálovo zváranej oceľovej rúry nižší odpor prúdenia.

Táto výhoda ho robí vhodným pre vodnú dopravu, ventilačné systémy, potrubia na odstraňovanie prachu a priemyselné cirkulačné systémy, kde sa vyžaduje účinný pohyb tekutín alebo vzduchu.

4. Ekonomické riešenie potrubia s veľkým priemerom

Tenkostenná špirálovo zváraná oceľová rúrka poskytuje ekonomické riešenie pre aplikácie nízkotlakových potrubí s veľkým priemerom. V porovnaní s bezšvovými oceľovými rúrami a niektorými rúrami zváranými rovnými švami ponúkajú špirálovo zvárané oceľové rúry vyššiu efektivitu využitia materiálu a nižšie výrobné náklady.

Pre veľké infraštruktúrne projekty zahŕňajúce veľké vzdialenosti potrubí môže tento produkt efektívne znížiť spotrebu ocele, náklady na dopravu a stavebné investície pri zachovaní spoľahlivého výkonu.

5. Spoľahlivá kvalita zvárania a kontrola

ZHONGTIAN Thin Wall SSAW Steel Pipe sa vyrába pomocou pokročilej technológie obojstranného zvárania pod tavivom v kombinácii s prísnymi postupmi kontroly kvality.

Počas výroby sa každá rúra podrobuje rozmerovej kontrole, kontrole kvality zvaru a skúške hydraulického tlaku. Podľa požiadaviek zákazníka je možné použiť ultrazvukové testovanie a röntgenovú kontrolu na overenie zváracieho výkonu a zabezpečenie stabilnej kvality produktu.

6. Flexibilná schopnosť výroby veľkého priemeru

Jednou z kľúčových výhod tenkostenných špirálovo zváraných oceľových rúr je jej schopnosť dosiahnuť výrobu veľkého priemeru pomocou technológie špirálového tvárnenia.

V porovnaní s bezšvovými oceľovými rúrami môžu byť špirálovo zvárané oceľové rúry vyrábané vo väčších priemeroch s lepšou flexibilitou výroby a efektívnosťou materiálu. Vďaka tomu sú vhodné pre rozsiahle vodné inžinierstvo, komunálnu infraštruktúru a projekty priemyselných potrubí.

Aplikácie produktov

1. Mestské vodovodné a kanalizačné potrubie

Tenkostenná špirálovito zváraná oceľová rúra sa široko používa v mestských vodovodných a kanalizačných systémoch vrátane mestských vodovodných potrubí, sietí na odvod dažďovej vody, kanalizačných potrubí a projektov odvádzania vody.

Vďaka svojej schopnosti veľkého priemeru, ľahkej konštrukcii a ekonomickým nákladom poskytuje tento typ oceľových rúr SSAW efektívne riešenie pre výstavbu diaľkových komunálnych potrubí. Môže znížiť náročnosť inštalácie a zároveň splniť požiadavky na prepravu veľkého objemu tekutín.

2. Systémy priemyselného vetrania a odstraňovania prachu

Tenkostenná oceľová rúra SSAW sa bežne používa v priemyselných ventilačných systémoch, továrenských výfukových potrubiach, systémoch na zachytávanie prachu a v sieťach prívodu vzduchu.

Jeho veľký priemer a hladký vnútorný povrch pomáhajú znižovať odpor prúdenia vzduchu a zlepšujú efektivitu prepravy. Je vhodný pre továrne, dielne a priemyselné zariadenia vyžadujúce spoľahlivé vetranie a riešenia na odstraňovanie prachu.

3. Poľnohospodárske zavlažovanie a vodné inžinierstvo

Tenkostenná špirálovito zváraná oceľová rúrka je vhodná pre poľnohospodárske zavlažovacie systémy, prepravu vody z nádrží, odvodňovanie proti povodniam a iné projekty nízkotlakového vodného inžinierstva.

Dizajn s veľkým priemerom umožňuje efektívny prenos vody na veľké vzdialenosti, zatiaľ čo ľahká konštrukcia pomáha znižovať náklady na inštaláciu a dopravu v porovnaní s ťažšími riešeniami z oceľových rúr.

4. Dočasné potrubné siete

Vďaka svojim ľahkým vlastnostiam a pohodlnej inštalácii sa tenkostenná špirálovo zváraná oceľová rúrka často používa na dočasné potrubné aplikácie vrátane zásobovania vodou na stavenisku, dočasných drenážnych systémov a krátkodobých inžinierskych projektov.

V porovnaní s trvalými riešeniami potrubia poskytuje výhody v oblasti kontroly nákladov, rýchlosti inštalácie a flexibility, keď je potrebné potrubia po dokončení projektu premiestniť alebo odstrániť.

5. Ľahké konštrukčné aplikácie

Tenkostenné špirálovo zvárané oceľové rúry možno použiť aj v ľahkých konštrukčných aplikáciách, ako sú základy veľkých skleníkov, nosné stĺpy, dočasné podpery a priemyselné pomocné konštrukcie.

Je však vhodný hlavne pre iné ako primárne nosné aplikácie a nemal by nahrádzať ťažké konštrukčné oceľové rúry v projektoch vyžadujúcich vysokú mechanickú pevnosť alebo extrémne podmienky zaťaženia.

6. Nízkotlaková preprava priemyselných tekutín

Tenkostenná oceľová rúrka SSAW môže byť použitá pre nízkotlakové priemyselné systémy na prepravu tekutín, vrátane cirkulačných vodovodných potrubí, vykurovacích odbočných potrubí a všeobecnej priemyselnej prepravy tekutín.

Pre aplikácie s pracovným tlakom pod 1,6 MPa poskytuje tento produkt praktickú rovnováhu medzi výkonom, efektívnosťou inštalácie a projektovými nákladmi.

Výrobný proces

1. Príprava oceľových zvitkov a opracovanie hrán

Výroba tenkostenných špirálovo zváraných oceľových rúr začína s vysokokvalitnými oceľovými zvitkami valcovanými za tepla. Oceľové zvitky sa odvíjajú, vyrovnávajú a spracovávajú frézovaním hrán, aby sa zabezpečili presné tvarovacie rozmery a stabilné podmienky zvárania.

Správna príprava surovín pomáha zlepšiť presnosť rúr, konzistenciu zvárania a celkovú spoľahlivosť produktu.

2. Proces tvarovania špirály

Pri výrobe vstupuje opracovaný oceľový pás do tvárniaceho zariadenia a priebežne sa tvaruje do špirálovej rúrkovej konštrukcie podľa navrhnutého tvárniaceho uhla.

Technológia špirálového tvarovania umožňuje výrobcom vyrábať oceľové rúry s veľkým priemerom s flexibilnými špecifikáciami pri zachovaní efektívneho využitia materiálu.

3. Obojstranné zváranie pod tavivom

Vnútorné a vonkajšie špirálové švy sú zvárané technológiou obojstranného zvárania pod tavivom.

Táto metóda zvárania poskytuje hlboký prienik, stabilnú pevnosť zvaru a dobrý mechanický výkon. Proces zvárania zabezpečuje, že špirálový šev vydrží normálny prevádzkový tlak a prevádzkové podmienky.

4. Nedeštruktívne testovanie a kontrola kvality

Po zváraní sa tenkostenná oceľová rúrka SSAW podrobuje prísnym kontrolným postupom vrátane ultrazvukového testovania, röntgenovej kontroly, merania rozmerov a overenia kvality zvaru.

ZHONGTIAN dodržiava kontrolované kontrolné postupy, aby sa zabezpečilo, že každá rúra spĺňa požiadavky zákazníka na pevnosť, presnosť a spoľahlivosť.

5. Testovanie hydraulického tlaku

Hydraulické testovanie sa vykonáva na hotových rúrach, aby sa overila odolnosť voči tlaku a netesnosti.

Rúry sú testované za špecifikovaných tlakových podmienok, čo zaisťuje spoľahlivú prevádzku pri preprave vody a iných nízkotlakových kvapalín.

6. Rezanie, poťahovanie a konečné spracovanie

Po kontrole sú rúry narezané podľa dĺžok požadovaných zákazníkom a pripravené na dodávku.

Podľa rôznych aplikačných prostredí môže ZHONGTIAN poskytnúť prispôsobené riešenia ochrany povrchu vrátane epoxidového náteru, náteru IPN8710 a antikorózneho náteru 3PE.

Porovnanie s inými oceľovými rúrami

1. Tenkostenné špirálovo zvárané potrubie vs hrubostenné špirálovo zvárané potrubie

Tenkostenná špirálovo zváraná oceľová rúra je určená hlavne pre nízkotlakové aplikácie s hrúbkou steny všeobecne medzi 5–12 mm, zatiaľ čo hrubostenné špirálovo zvárané oceľové rúry sa používajú pre vyššie tlakové a ťažšie konštrukčné aplikácie.

V porovnaní s hrubostennými špirálovo zváranými rúrami poskytujú tenkostenné produkty nižšiu hmotnosť, jednoduchšiu inštaláciu a lepšiu nákladovú efektívnosť, zatiaľ čo hrubostenné rúry poskytujú vyššiu tlakovú odolnosť pre náročné prostredia.

2. Tenkostenná špirálovito zváraná rúra vs. rúra zváraná priamym švom

V porovnaní s rúrami zváranými rovnými švami má tenkostenná oceľová rúra SSAW výhody v možnosti výroby veľkého priemeru a výrobnej flexibilite.

Špirálovo zvárané oceľové rúry môžu dosiahnuť priemery nad φ3000 mm, zatiaľ čo rúry s rovným švom sú zvyčajne obmedzenejšie v rozsahu priemerov. Preto sa tenkostenná špirálovo zváraná oceľová rúrka často vyberá pre rozsiahle projekty vodného inžinierstva a komunálnych potrubí.

3. Tenkostenné špirálovo zvárané potrubie vs. bezšvíkové oceľové potrubie

V porovnaní s bezšvovými oceľovými rúrami poskytuje tenkostenná špirálovo zváraná oceľová rúra lepšiu nákladovú efektívnosť pre nízkotlakové aplikácie s veľkým priemerom.

Bezšvíkové oceľové rúry sa používajú hlavne vo vysokotlakových a špeciálnych aplikáciách, zatiaľ čo špirálovo zvárané rúry sú vhodnejšie pre projekty infraštruktúry vyžadujúce veľký priemer, ekonomickú dopravu a efektívnu inštaláciu.

Antikorózna ochrana a životnosť

1. Ochrana zakopaného vodovodného potrubia

Pre aplikácie na zásobovanie podzemnou vodou a odvodňovanie môže byť tenkostenná špirálovo zváraná oceľová rúrka ošetrená epoxidovým uhoľným dechtovým náterom alebo antikoróznym náterom IPN8710.

Pri vhodných podmienkach inštalácie môže predpokladaná životnosť dosiahnuť približne 15–20 rokov v závislosti od pôdneho prostredia a podmienok údržby.

2. Ochrana vnútorného ventilačného systému

Pre vnútorné vetracie, odsávacie a priemyselné vzduchové systémy ochrana povrchu zvyčajne zahŕňa antikorózny náter alebo za studena pozinkovanú úpravu.

Tento spôsob ochrany poskytuje dostatočnú odolnosť proti korózii pre vnútorné prostredie a môže dosiahnuť životnosť približne 10–15 rokov.

3. Vysoká požiadavka na ochranu podzemného potrubia

Pre projekty vyžadujúce silnejšiu odolnosť proti korózii môže byť tenkostenná oceľová rúrka SSAW dodaná s 3PE antikoróznym náterom.

Trojvrstvový polyetylénový náterový systém poskytuje zvýšenú ochranu proti vlhkosti, pôdnej korózii a vonkajším faktorom vonkajšieho prostredia s potenciálnou životnosťou 25–30 rokov za vhodných podmienok.

Sprievodca výberom

1. Zvoľte Podľa pracovného tlaku

Pri výbere tenkostenných špirálovo zváraných oceľových rúr by sa mal najprv zvážiť prevádzkový tlak potrubného systému.

Pre aplikácie s pracovným tlakom ≤ 1,6 MPa sú všeobecne vhodné tenkostenné špirálovo zvárané oceľové rúry. Pre vyššie tlakové podmienky nad 2,5 MPa sa odporúčajú hrubostenné špirálovo zvárané oceľové rúry alebo iné riešenia s vysokou pevnosťou.

2. Vyberte položku Podľa priemeru a hrúbky steny

Požadovaná hrúbka steny by mala byť zvolená podľa priemeru potrubia, prevádzkových podmienok a prostredia inštalácie.

Napríklad potrubia DN600 bežne používajú hrúbku steny 6–8 mm, potrubia DN1000 zvyčajne používajú hrúbku steny 8–10 mm a potrubia DN1500 alebo väčší priemer zvyčajne vyžadujú hrúbku steny 10–12 mm.

3. Zvoľte Podľa kvality materiálu

Q235B sa bežne vyberá pre všeobecné nízkotlakové potrubné aplikácie vďaka svojmu vyváženému výkonu a cenovej výhode.

Q355B je vhodný pre projekty vyžadujúce vyššiu pevnosť, zatiaľ čo L245 sa bežne používa na potrubné prepravné aplikácie, kde sa vyžadujú špecifické materiálové normy.

4. Neodporúča sa aplikácie

Tenkostenná špirálovo zváraná oceľová rúrka sa neodporúča pre vysokotlakové ropovody a plynovody, vysokoteplotné parné systémy, ťažké nosné pilóty alebo vysoko korozívne chemické prostredie.

Pre tieto aplikácie by si zákazníci mali vybrať oceľové rúry s vyšším tlakovým hodnotením, silnejšími mechanickými vlastnosťami alebo špeciálnou odolnosťou proti korózii.

Prečo si vybrať tenkostennú špirálovo zváranú oceľovú rúrku ZHONGTIAN?

1. Profesionálna schopnosť výroby oceľových rúr

ZHONGTIAN je profesionálny výrobca a dodávateľ tenkostenných špirálovo zváraných oceľových rúr v Číne, ktorý poskytuje prispôsobené riešenia oceľových rúr SSAW pre medzinárodných zákazníkov.

S profesionálnymi výrobnými skúsenosťami a vyspelými výrobnými procesmi ZHONGTIAN podporuje rôzne inžinierske projekty vrátane komunálnej infraštruktúry, priemyselných potrubí a systémov vodnej dopravy.

2. Prispôsobené produktové riešenia

ZHONGTIAN môže poskytnúť prispôsobené riešenia podľa požiadaviek projektu vrátane priemeru potrubia, hrúbky steny, dĺžky, triedy materiálu a antikoróznej úpravy.

Táto flexibilita umožňuje zákazníkom získať vhodné tenkostenné produkty SSAW Steel Pipe pre rôzne prevádzkové prostredia.

3. Prísny systém kontroly kvality

Od kontroly surovín až po testovanie konečného produktu, ZHONGTIAN uplatňuje prísne postupy riadenia kvality počas celého výrobného procesu.

Každá rúra je vyrobená pomocou technológie kontrolovaného zvárania, kontrolných postupov a testovacích noriem, aby sa zabezpečila stabilná kvalita a spoľahlivý výkon.

FAQ

1. Je možné použiť tenkostennú špirálovo zváranú oceľovú rúru pre skleníkové konštrukcie?

Tenkostenná špirálovito zváraná oceľová rúrka môže byť použitá pre veľké základy skleníkov alebo nosné stĺpy, kde je potrebná štrukturálna podpora s väčším priemerom.

Bežné rámy skleníkov však zvyčajne používajú menšie pozinkované okrúhle rúrky alebo oválne rúrky, pretože sú ľahšie, ľahšie sa inštalujú a pre štandardnú konštrukciu skleníkov sú ekonomickejšie.

2. Aký je rozdiel medzi tenkostennou oceľovou rúrou SSAW a pozinkovanou rúrou?

Tenkostenná oceľová rúrka SSAW je určená hlavne na prepravu nízkotlakových tekutín s veľkým priemerom a ľahké konštrukčné aplikácie.

Pozinkované rúry sú vo všeobecnosti rúry menšieho priemeru používané pre vodné systémy, lešenia, skleníkové konštrukcie a všeobecné stavebné aplikácie. Tieto dva produkty slúžia na rôzne technické účely.

3. Deformuje sa tenkostenná špirálovo zváraná oceľová rúra ľahko?

Kvalifikovaná tenkostenná špirálovo zváraná oceľová rúra má dostatočnú prstencovú tuhosť a odolnosť proti deformácii, ak je správne vybraná a nainštalovaná.

Za normálnych prevádzkových podmienok v zemi alebo nad zemou môže potrubie udržiavať stabilný výkon. Nemalo by sa však používať mimo určeného rozsahu tlaku alebo vo vysoko zaťažených a vysoko korozívnych prostrediach.
