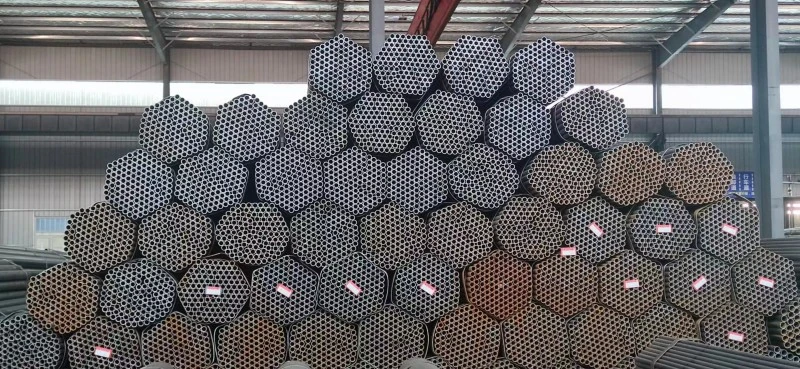

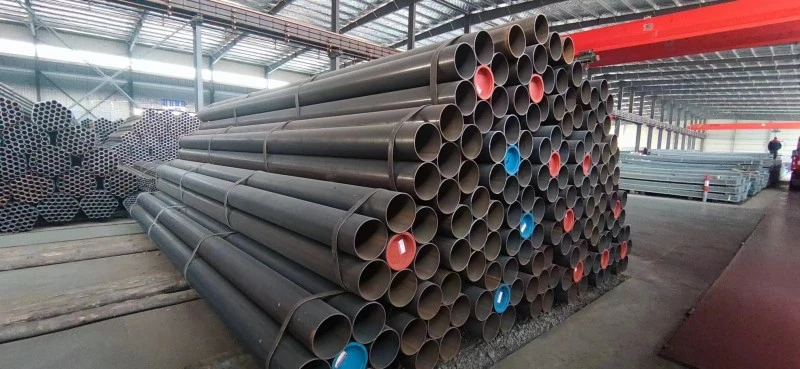

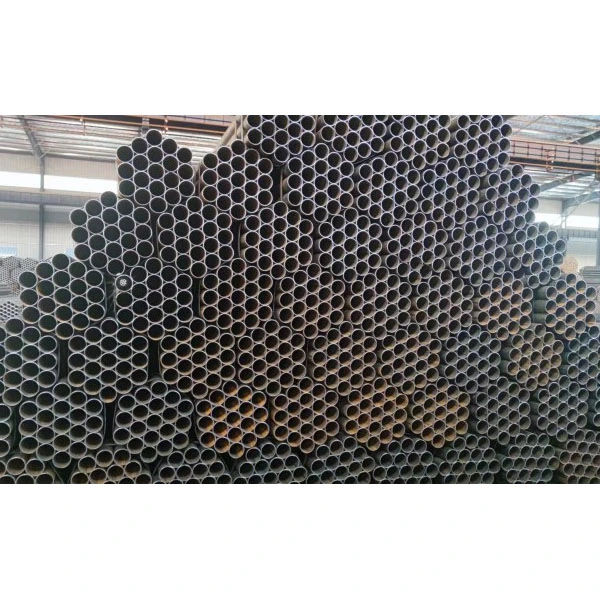

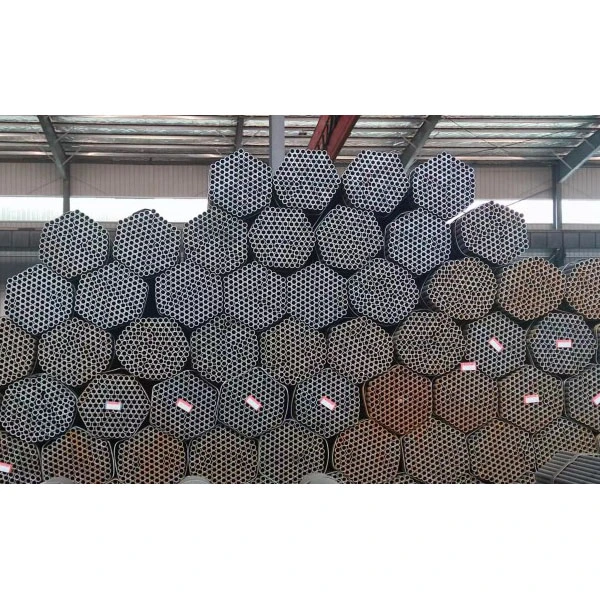

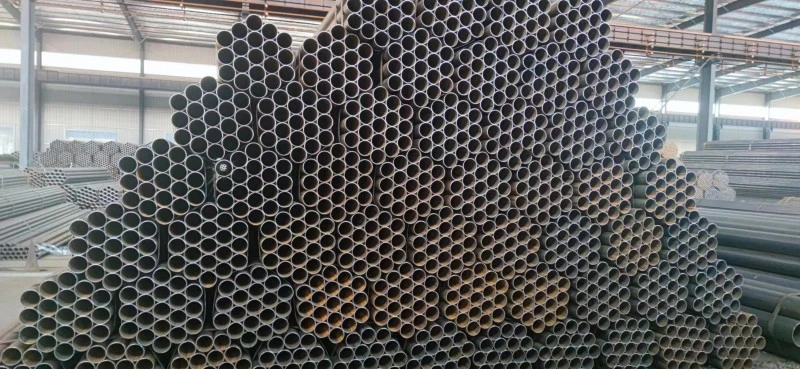

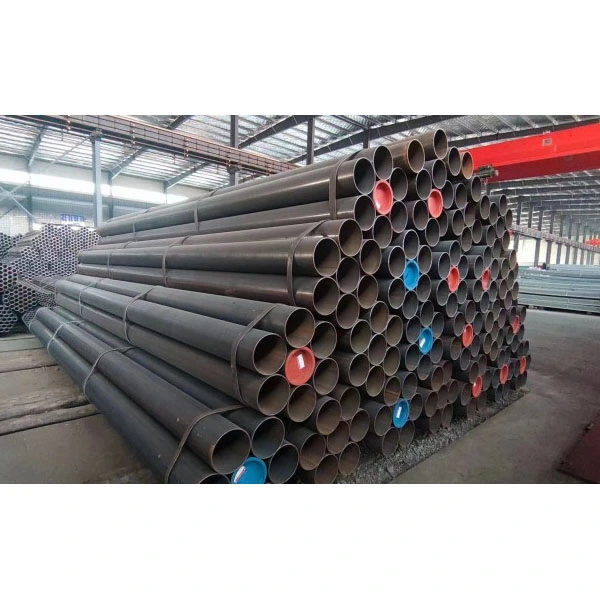

Tenkostenná pozdĺžna zváraná oceľová rúrka

Pozdĺžna zváraná oceľová rúra Zhongtian Thin Wall je ľahká oceľová rúra vyrobená z pásovej ocele alebo oceľového plechu ako základného materiálu, valcovaná a potom zváraná pozdĺž jedného pozdĺžneho zvaru.

- Hrúbka steny: 1,0–6 mm

- Vonkajší priemer: Φ20–Φ610 mm (bežné špecifikácie Φ33–Φ426 mm)

- Štandardná dĺžka: 6 metrov, 12 metrov, k dispozícii sú aj vlastné dĺžky

- Hlavný proces: Vysokofrekvenčné odporové zváranie (ERW/HFW)

- Normy: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Bežné materiály a mechanické vlastnosti

Tenkostenná pozdĺžna zváraná oceľová rúrka je vyrobená z vysoko kvalitnej uhlíkovej ocele, ktorá vyrovnáva konštrukčnú pevnosť a výkon spracovania:

1 Q195: Medza klzu ≥ 195 MPa, vhodné pre lešenia, zábradlia a nízkotlakové vodovodné potrubia

2 Q215A/B: Medza klzu ≥ 215 MPa, používa sa hlavne na prepravu tekutín a všeobecné konštrukčné potrubia

3 Q235B: Medza klzu ≥ 235 MPa MPa, najuniverzálnejší, široko používaný v stavebníctve, zásobovaní vodou a kanalizácii a aplikáciách na prepravu plynu.

4 Q355B: Medza klzu ≥ 355 MPa, vhodné na výrobu nosných konštrukcií a mechanických zariadení.

Výrobný proces

Ako profesionálny výrobca, Zhongtian prijíma plne automatizovaný presný výrobný proces:

1. Odvíjanie → Vyrovnávanie → Orezávanie hrán

2. Proces tvarovania: Vybavený 7–9 sadami gradientových valcov, ktoré sa postupne valcujú a tvarujú, aby sa predišlo problémom s koncentráciou napätia.

3. Vysokofrekvenčné zváranie: Pracovná frekvencia 100–500 kHz, okraj rúrky sa okamžite zahreje na 1300–1500 °C, aby sa dosiahlo roztavenie, a potom sa metalurgické spojenie dokončí pomocou vytláčacích valcov. Zváranie nevyžaduje prídavný kov.

4. Odstránenie zvarovej guľôčky → Strednofrekvenčné žíhanie na zmiernenie napätia → Dimenzovanie a vyrovnávanie

5. Rezanie na dĺžku → Testovanie výkonu → Antikorózna úprava → Balenie hotového výrobku

- Rýchlosť zvárania: 20–30 m/min, až 60 m/min

- Pevnosť zvaru: Nie menej ako 90 % pevnosti základného materiálu

- Rozmerové tolerancie: Chyba vonkajšieho priemeru ±0,5 mm, rovnomernosť hrúbky steny ≥98 %

Hlavné výhody

1. Ľahké a ekonomické: o 20 % – 30 % ľahšie ako bezšvíkové oceľové rúry s rovnakými špecifikáciami, čím sa celkové náklady znižujú o 15 % – 25 %.

2. Presné rozmery: Hladký povrch potrubia, prísna kontrola tolerancie, vynikajúce ohýbanie a zváranie za studena a pohodlná inštalácia.

3. Vysoká výrobná kapacita: Vysoká rýchlosť zvárania, spoliehajúca sa na veľkokapacitnú výrobnú kapacitu továrne, umožňujúca rýchle a veľkoobjemové dodávky.

4. Stabilné zvary: Jednoduché rozloženie napätia v jedinom priamom šve, menej náchylné na superpozíciu napätia, čo vedie k lepšej odolnosti proti únave.

Systém kontroly kvality

Prísne testovanie počas celého procesu na zaistenie bezpečnosti produktu:

- Kompletná hydrostatická skúška: Skúšobný tlak 2,5 MPa, udržiavanie tlaku 1 minútu bez úniku

- Nedeštruktívne testovanie: Testovanie vírivými prúdmi a ultrazvukové testovanie

- Mechanické testovanie: Vykonávanie viacerých testov vrátane sploštenia, šírenia a testovania ťahom

- Úplná sledovateľnosť: Uchovávanie správ o materiáli, čísla šarží pece a záznamov o výrobe šarží.

Hlavné aplikačné oblasti

Tenkostenné pozdĺžne zvárané oceľové rúry sú vhodné na rôzne nízkotlakové prepravy tekutín a ľahké konštrukčné aplikácie:

1. Konštrukcia budovy: Nosníky a stĺpy oceľovej konštrukcie, lešenia, podpery obvodových stien, zábradlia

2. Mestské inžinierstvo: Vodovodné a kanalizačné potrubia, nízkotlaková preprava plynu, potrubia požiarnych ostrekovačov

3. Poľnohospodárstvo a ochrana vody: Zavlažovacie potrubia, potrubia čerpadiel z hlbokých studní, potrubia na úpravu vody

4. Strojový a ľahký priemysel: Dopravné valce, kryty motorov, nábytkové rúry, fitness zariadenia

5. Napájanie a komunikácia: Rúry na ochranu káblov, inštalačné rúrky, podpery káblových žľabov

Prípad aplikácie v reálnom svete

Projekt veľkého obchodného komplexu v Šanghaji (2024)

Požiadavky projektu: Kúpte si 12 000 metrov rúry Φ48 × 3,0 mm Q235B na použitie ako lešenie a nosné rúry pre závesné steny, v súlade s normou GB/T 3091. Rúry musia byť ľahké, rozmerovo presné a žiarovo pozinkované na ochranu proti korózii.

Riešenie Zhongtian: Využitie technológie vysokofrekvenčného odporového zvárania na výrobu tenkostenných pozdĺžnych zváraných oceľových rúr s hrúbkou zinkového povlaku nie menšou ako 30 mikrometrov.

Aplikačné efekty

1. V porovnaní s bezšvovými oceľovými rúrami sú celkové obstarávacie náklady znížené o 22 %;

2. Tolerancia vonkajšieho priemeru je kontrolovaná v rozmedzí ±0,3 mm, výsledkom čoho je nula nezhodných produktov počas preberania na mieste;

3. Štandardizované konce rúr zlepšujú účinnosť inštalácie o 30%;

4. Počas piatich rokov od uvedenia do prevádzky potrubia nevykazovali žiadne známky hrdze, deformácie alebo poškodenia zvarom.

FAQ

Q1: Aký tlak môžu vydržať tenkostenné oceľové rúry Zhongtian s rovným švom?

Odpoveď: Tento produkt je navrhnutý pre tlaky ≤ 2,5 MPa, čím spĺňa potreby dodávky vody, plynu, dodávky stlačeného vzduchu a konvenčné konštrukčné aplikácie. Neodporúča sa pre vysokotlakové aplikácie alebo teploty presahujúce 450 ℃.

Q2: Ako Zhongtian zabezpečuje kvalitu a spoľahlivosť zvaru?

Odpoveď: Používame vysokofrekvenčné odporové zváranie a prísne kontrolujeme všetky parametre procesu, čím dosahujeme pevnosť zvaru viac ako 90% základného materiálu. Všetky hotové výrobky prechádzajú 100% hydrostatickým testovaním, ako aj nedeštruktívnym testovaním vírivými prúdmi a ultrazvukom a odosielajú sa iba tie, ktoré vyhoveli.

Q3: Aké sú štandardné dodacie lehoty a služby prispôsobenia pre naše produkty?

Odpoveď: Pre štandardné špecifikácie 6 metrov a 12 metrov je dodacia lehota 7 až 10 dní. Vlastné dĺžky od 1 do 18 metrov sú k dispozícii na požiadanie. Poskytujeme tiež žiarové zinkovanie, epoxidový náter na ochranu proti korózii a služby spracovania koncov rúr, ako je skosenie, závitovanie a výroba prírub. Prijímame malé skúšobné objednávky a veľké hromadné objednávky.
