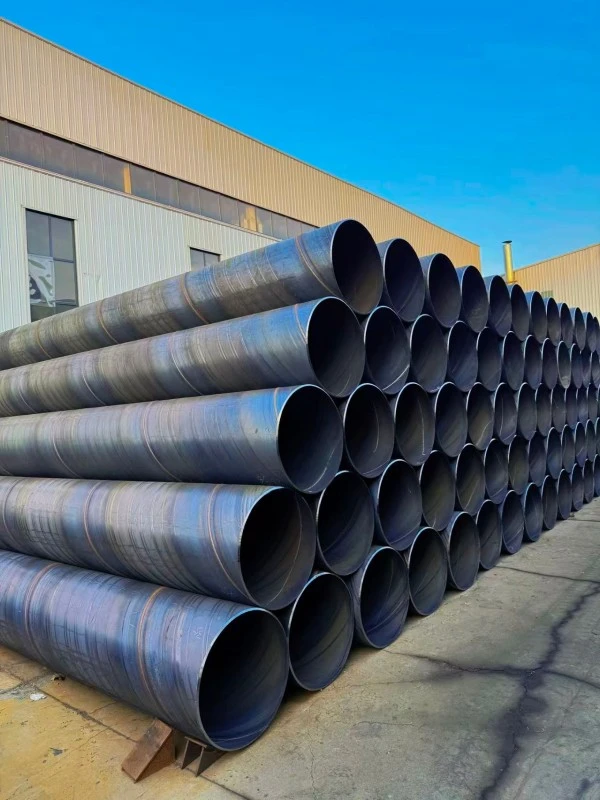

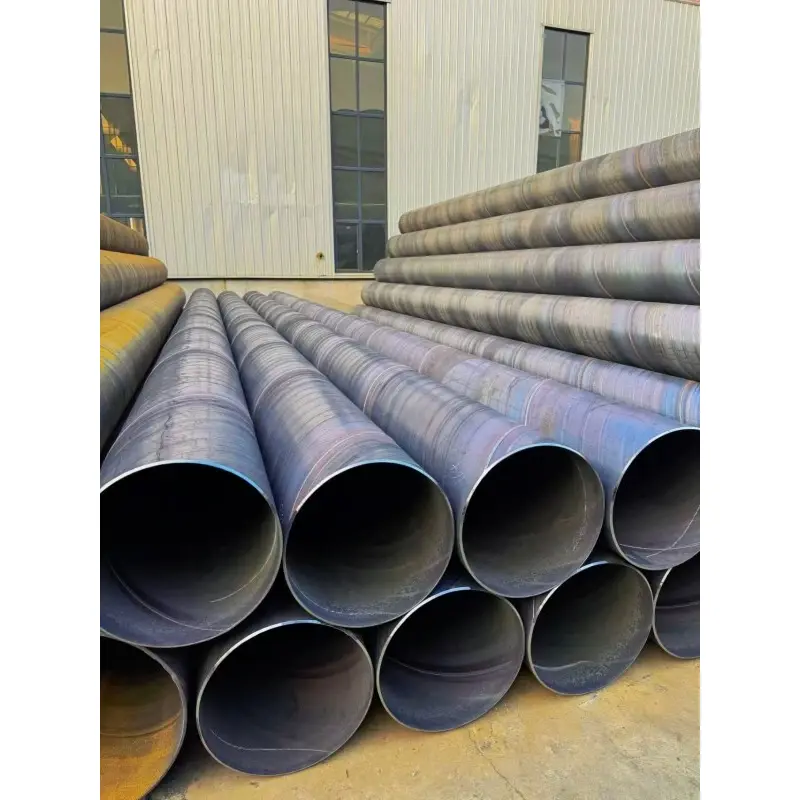

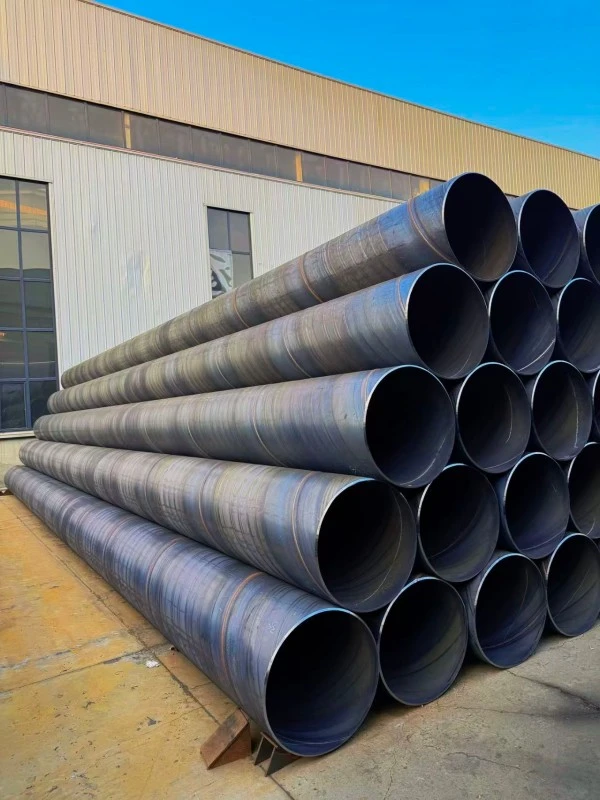

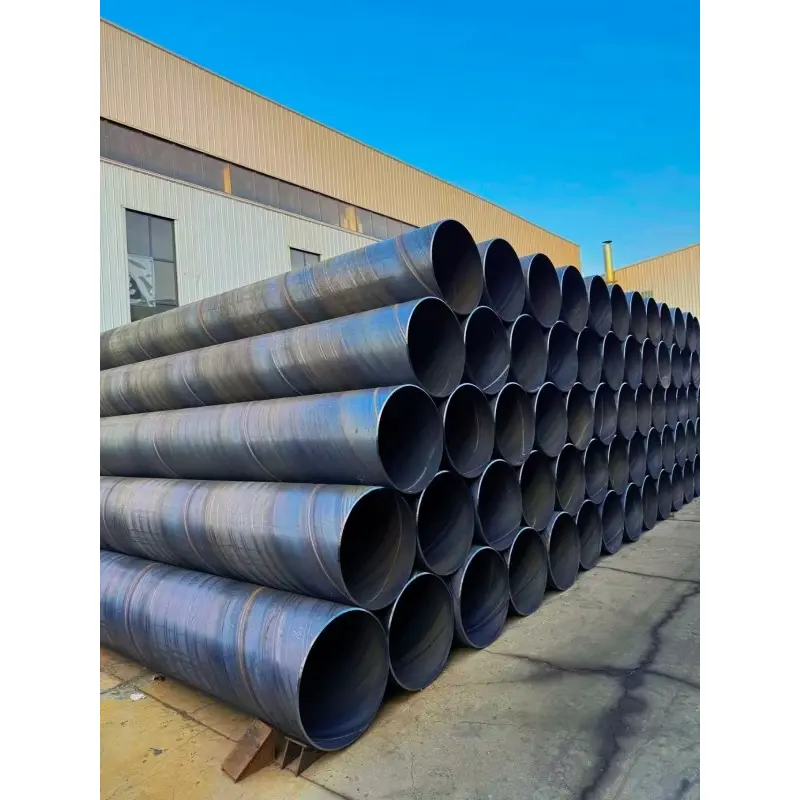

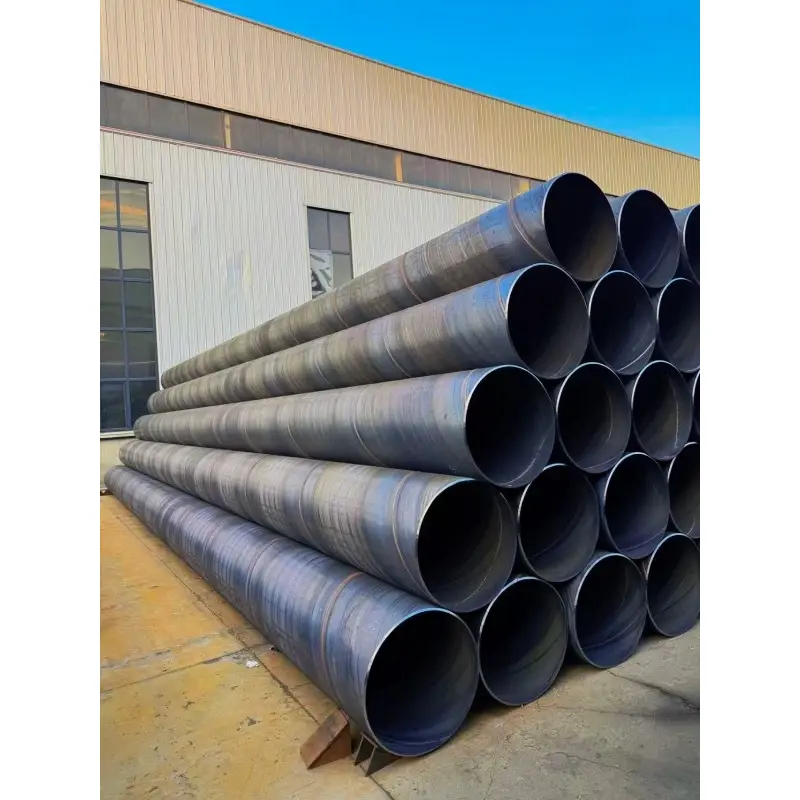

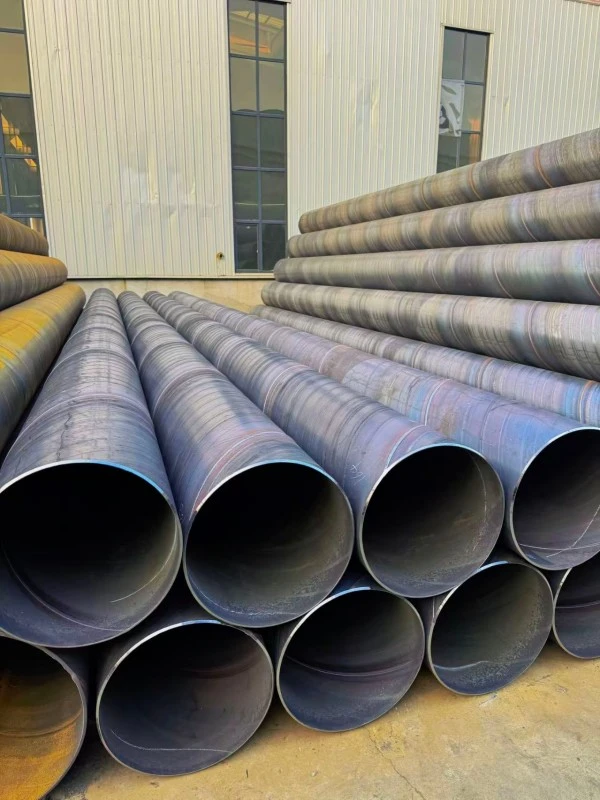

Špirálovo zváraná oceľová rúrka s malým priemerom

Špirálovo zvárané oceľové potrubie s malým priemerom je špirálovo zvárané oceľové potrubie vyvinuté pre potrubné aplikácie stredného a malého priemeru, kde sa vyžaduje konštrukčná spoľahlivosť a ekonomická efektívnosť. V porovnaní so špirálovo zváranými rúrami s veľkým priemerom je navrhnutý s kompaktnejším rozsahom priemerov pri zachovaní výhod technológie špirálového tvarovania vrátane flexibilnej výrobnej kapacity, stabilnej pevnosti rúr a prispôsobiteľného výberu hrúbky steny.

Vo všeobecnej priemyselnej klasifikácii sa špirálovo zvárané oceľové rúry s vonkajším priemerom pod DN800 (φ820 mm) bežne považujú za špirálovo zvárané oceľové rúry s malým priemerom so špecifikáciami hlavného prúdu v rozsahu od φ219 mm do φ720 mm. Výrobok sa vyrába z oceľových zvitkov valcovaných za tepla prostredníctvom špirálového tvarovania, vnútorného a vonkajšieho zvárania pod tavivom a prísnych procesov kontroly kvality, aby sa zabezpečil konzistentný výkon v rôznych inžinierskych prostrediach.

Prečo sa technológia špirálového zvárania používa pre rúry s malým priemerom？

Pre niektoré aplikácie potrubí s malým priemerom nemusia tradičné rúrky s rovným švom poskytovať dostatočnú flexibilitu pri výbere špecifikácií, najmä ak projekty vyžadujú špeciálnu hrúbku steny, vyššiu pevnosť alebo lepšiu odolnosť voči vonkajšiemu zaťaženiu.

Proces špirálového zvárania umožňuje kontinuálne tvarovanie rúr z oceľových zvitkov, čo poskytuje výhody v efektívnosti výroby a prispôsobiteľnosti špecifikácií.

Pre zakopané potrubia, systémy priemyselných odbočiek a inžinierske podporné aplikácie ponúka špirálovo zváraná oceľová rúrka s malým priemerom praktické riešenie kombináciou výrobnej flexibility so spoľahlivým konštrukčným výkonom.

Špecifikácie produktu

Technická hodnota špirálovo zváraných rúr s malým priemerom

1. Flexibilná výroba v porovnaní s tradičnou výrobou rúr

Jednou z kľúčových výhod špirálovo zváranej oceľovej rúry s malým priemerom je jej výrobná flexibilita.

Proces špirálového tvarovania umožňuje výrobu založenú na rôznych kombináciách priemerov a hrúbok, čo pomáha splniť rôzne technické požiadavky bez obmedzenia iba na štandardné rozmery rúr.

Pre projekty vyžadujúce prispôsobené špecifikácie môže ZHONGTIAN poskytnúť vhodné riešenia podľa návrhu potrubia, prostredia inštalácie a prevádzkových podmienok.

2. Lepšia tuhosť pre aplikácie zakopaných potrubí

Potrubia s malým priemerom sa často inštalujú pod zemou a môžu čeliť vonkajším silám spôsobeným tlakom pôdy, zaťažením vozidlami a pohybom pôdy.

V porovnaní s niektorými bežnými ľahkými rúrami poskytuje oceľová rúra SSAW s malým priemerom lepšiu konštrukčnú tuhosť vďaka svojej zváranej špirálovej štruktúre a možnosti nastavenia hrúbky steny.

Vďaka tomu je vhodný pre podzemné potrubné rozvody, priemyselné podzemné potrubia a inžinierske aplikácie vyžadujúce vyššiu odolnosť proti deformácii.

3. Vyvážený výkon medzi cenou a silou

Nie každý projekt potrubia vyžaduje prvotriedne bezšvíkové oceľové rúry.

Pre prepravné systémy s normálnou teplotou, nízkym a stredným tlakom môže špirálová zváraná oceľová rúrka s malým priemerom poskytnúť dostatočný mechanický výkon a zároveň znížiť náklady na materiál a obstarávanie.

Táto rovnováha medzi silou a hospodárnosťou ho robí vhodným pre projekty, ktoré sa zameriavajú na celkovú efektívnosť výstavby.

4. Viac možností materiálu pre rôzne podmienky

Rôzne prepravné médiá a prostredia vyžadujú rôzne vlastnosti ocele.

ZHONGTIAN ponúka materiálové možnosti vrátane Q235B, Q355B, L245 a L360. Zákazníci si môžu vybrať vhodné triedy ocele podľa tlakových požiadaviek, konštrukčného zaťaženia a noriem potrubí.

Táto flexibilita umožňuje, aby oceľové rúry SSAW s malým priemerom slúžili rôznym odvetviam namiesto toho, aby boli obmedzené na jednu oblasť použitia.

Typické projektové aplikácie

1. Výstavba mestského sekundárneho potrubia

Špirálovo zváraná oceľová rúra s malým priemerom sa bežne používa v komunálnych potrubných systémoch vrátane vodovodných rozvodov, drenážnych sietí, potrubí priemyselných parkov a projektov komunitnej infraštruktúry.

V porovnaní s hlavnými prepravnými potrubiami tieto systémy zvyčajne vyžadujú flexibilnejšie špecifikácie potrubia a jednoduchšie prepojenie s existujúcimi sieťami.

2. Zber ropných polí a priemyselné pobočky

V ropných poliach a priemyselných zariadeniach sú na zber, distribúciu a pomocnú dopravu často potrebné potrubia s malým priemerom.

Oceľová rúrka SSAW s malým priemerom sa môže použiť na zberné linky na ropné polia, priemyselné potrubia, systémy na podporu procesov a iné stredne a nízkokapacitné dopravné aplikácie.

3. Konštrukčné manžety a ochrana základov

Vďaka svojej dobrej tuhosti a štrukturálnej stabilite možno tento typ oceľovej rúry použiť ako ochranné manžety, stavebné plášte a pomocné komponenty súvisiace so základom.

Aplikácie zahŕňajú projekty plášťov malých a stredných pilót, ochranné manžety kríženia a podzemné inžinierske podporné konštrukcie.

4. Poľnohospodárske a regionálne vodné systémy

Projekty poľnohospodárskeho zavlažovania a regionálneho zásobovania vodou často vyžadujú potrubia s primeranými nákladmi a spoľahlivým výkonom služieb.

Špirálovo zváraná oceľová rúra s malým priemerom sa môže použiť v zavlažovacích systémoch poľnohospodárskej pôdy, malých potrubiach čerpacích staníc, odvodňovacích systémoch a projektoch regionálnej vodnej dopravy.

5. Factory Utility Pipeline Networks

Priemyselné závody vyžadujú rôzne podporné potrubia na cirkuláciu vody, vetranie a prepravu procesov.

Oceľové rúry SSAW s malým priemerom možno použiť v systémoch továrenských inžinierskych sietí, kde sú dôležitými faktormi stabilná prevádzka, flexibilná inštalácia a kontrola nákladov.

Kontrola kvality výroby

1. Výber a príprava oceľovej cievky

Výroba začína kvalifikovanými oceľovými zvitkami valcovanými za tepla vybranými podľa požadovaných mechanických vlastností a špecifikácií rúr.

Pred tvarovaním sa oceľové zvitky odvinú, vyrovnajú a opracujú sa hrany, aby sa zabezpečili stabilné podmienky zvárania.

2. Kontrola presnosti tvarovania špirály

Počas procesu tvárnenia sa oceľové pásy kontinuálne tvarujú do špirálových rúrových úsekov.

Výrobné parametre sú starostlivo kontrolované, aby sa zachovala presnosť priemeru, kruhovitosť a konzistentné rozmery rúr.

3. Kontrola spoľahlivosti zvarového švu

Špirálový šev je vyrobený technológiou zvárania pod tavivom a pod tavivom.

Zvárací proces poskytuje silné lepenie, zatiaľ čo nedeštruktívne testovacie metódy, ako je ultrazvukové testovanie a röntgenová kontrola, pomáhajú zabezpečiť spoľahlivosť zvaru.

4. Dokončené overenie výkonu potrubia

Pred odoslaním sú hotové rúry podrobené rozmerovej kontrole, hydraulickému testovaniu a kontrole kvality povrchu.

Podľa požiadaviek zákazníka je možné zabezpečiť dodatočnú povrchovú úpravu, skosenie a prispôsobené spracovanie.

Úvahy o výbere špecifikácie

1. Výber priemeru potrubia na základe požiadavky na prietok

Priemer potrubia by sa mal určiť podľa požadovanej prepravnej kapacity a konštrukcie systému.

Pre odbočovacie potrubia a stredne veľké dopravné systémy poskytujú rúry SSAW s malým priemerom dostatočný prietokový výkon a zároveň znižujú zbytočné investície.

2. Výber hrúbky steny podľa vonkajšieho zaťaženia

Výber hrúbky steny by mal zohľadňovať nielen vnútorný tlak, ale aj podmienky inštalácie.

Pre zakopané potrubia môžu oblasti s veľkým tlakom pôdy, zaťažením vozidlami alebo nestabilnými pôdnymi podmienkami vyžadovať väčšiu hrúbku steny na zlepšenie odolnosti proti deformácii.

3. Výber triedy ocele podľa prevádzkového prostredia

Pre všeobecné strojárske aplikácie sa bežne vyberá Q235B.

Pre vyššie požiadavky na pevnosť je možné použiť Q355B. Potrubné aplikácie vyžadujúce zlepšené mechanické vlastnosti môžu zvoliť materiály L245 alebo L360.

Porovnanie aplikácií

Výrobná kapacita ZHONGTIAN

1. Výroba SSAW na mieru s malým priemerom

ZHONGTIAN poskytuje prispôsobené riešenia špirálovo zváraných oceľových rúr s malým priemerom s rôznymi priemermi, hrúbkami stien, triedami materiálov a povrchovými úpravami.

Výrobná kapacita umožňuje zákazníkom vybrať si vhodné špecifikácie podľa aktuálnych požiadaviek projektu.

2. Stabilný systém kontroly kvality

Od kontroly surovín až po testovanie hotového výrobku sa ZHONGTIAN riadi kontrolovanými výrobnými postupmi.

Prostredníctvom kontroly zvárania, rozmerovej kontroly a tlakovej skúšky spoločnosť zabezpečuje spoľahlivú kvalitu rúr pre dlhodobé aplikácie.

3. Inžiniersky orientovaná dodávateľská služba

ZHONGTIAN sa zameriava nielen na výrobu oceľových rúr, ale aj na poskytovanie vhodných produktových riešení podľa aplikačných podmienok.

Pre komunálne, priemyselné, stavebné a infraštruktúrne projekty je k dispozícii prispôsobená podpora od výberu špecifikácie až po konečnú dodávku.

Prípad aplikácie

Projekt mestského vodovodného potrubia

Spoločnosť ZHONGTIAN dodala špirálovo zváranú oceľovú rúru s malým priemerom pre projekt mestského vodovodného potrubia. Rúry boli prispôsobené s vhodným priemerom, hrúbkou steny a antikoróznou úpravou podľa požiadaviek podzemnej inštalácie.

Projekt vyžadoval stabilný výkon potrubia, spoľahlivú kvalitu zvaru a nákladovo efektívnu konštrukciu. Prostredníctvom špirálového tvárnenia a technológie obojstranného zvárania pod tavivom dosiahli dodané oceľové rúry dobrú konštrukčnú pevnosť a dlhodobú prevádzkovú spoľahlivosť.

Táto aplikácia demonštruje vhodnosť oceľovej rúry SSAW s malým priemerom pre komunálne odbočné potrubia a stredne veľké podzemné dopravné systémy.

Antikorózna ochrana a životnosť

Špirálovo zvárané oceľové rúry s malým priemerom môžu byť chránené rôznymi antikoróznymi riešeniami podľa podmienok aplikácie. Pre zakopané komunálne potrubia sa bežne používa epoxidový uhoľný dechtový náter a náter IPN8710 na zlepšenie odolnosti proti pôdnej vlhkosti a korózii.

Pre ropné polia a priemyselné potrubné systémy vyžadujúce vyššiu úroveň ochrany môže 3PE povlak poskytnúť zvýšenú odolnosť proti korózii a mechanickú ochranu. Pre nadzemné aplikácie pomáhajú antikorózne základové a povrchové náterové systémy znižovať atmosférickú koróziu a udržiavať dlhodobý výkon. Životnosť závisí od typu náteru, prevádzkového prostredia, pôdnych podmienok a požiadaviek na údržbu.

FAQ

Aký je rozdiel medzi oceľovou rúrou SSAW s malým priemerom a oceľovou rúrou s rovným švom?

Oceľová rúrka SSAW s malým priemerom sa vyrába technológiou špirálového tvarovania, ktorá ponúka flexibilné možnosti priemeru a hrúbky steny. Oceľové rúry s rovným švom sa používajú hlavne pre štandardné aplikácie s malým priemerom s jednoduchšími výrobnými procesmi.

Vhodný výber závisí od požiadaviek projektu, podmienok potrubia a nákladov.

Je špirálovo zváraná oceľová rúra s malým priemerom vhodná pre vysokotlakové aplikácie?

Áno, môže byť použitý pre stredotlakové a niektoré vysokotlakové aplikácie, keď sa zvolí správna kvalita materiálu, hrúbka steny a požiadavky na testovanie.

Pre extrémne tlakové alebo vysokoteplotné podmienky môžu byť potrebné iné špecializované potrubné riešenia.

Môže oceľová rúrka SSAW s malým priemerom nahradiť bezšvíkovú oceľovú rúrku?

V mnohých aplikáciách pri normálnej teplote a strednom tlaku môže špirálovo zváraná oceľová rúra s malým priemerom nahradiť bezšvíkové oceľové rúry s lepšou nákladovou efektívnosťou.

Bezšvové rúry však môžu byť stále preferované pre aplikácie vyžadujúce veľmi vysokú odolnosť voči tlaku alebo prísnu presnosť.

Aká je minimálna veľkosť špirálovo zváranej oceľovej rúry s malým priemerom?

Bežne vyrábaný minimálny rozmer je okolo φ219mm (DN200). Menšie priemery sa zvyčajne vyrábajú pomocou iných metód zvárania z dôvodu efektívnosti výroby.

Môže byť použitý pre podzemné potrubia?

áno. S vhodným výberom náteru a hrúbky steny sa špirálovo zváraná oceľová rúra s malým priemerom široko používa v zásobovaní podzemnou vodou, odvodňovaní, priemyselných potrubiach a inžinierskych projektoch.

Záver

Špirálovo zvárané oceľové potrubie s malým priemerom ponúka flexibilné špecifikácie, spoľahlivý výkon a nákladovo efektívne riešenia pre komunálne, priemyselné, vodné a ropné potrubné systémy.

Ako profesionálny výrobca oceľových rúr SSAW s malým priemerom v Číne poskytuje spoločnosť ZHONGTIAN prispôsobené riešenia oceľových rúr so stabilnou výrobnou kapacitou a prísnou kontrolou kvality.
