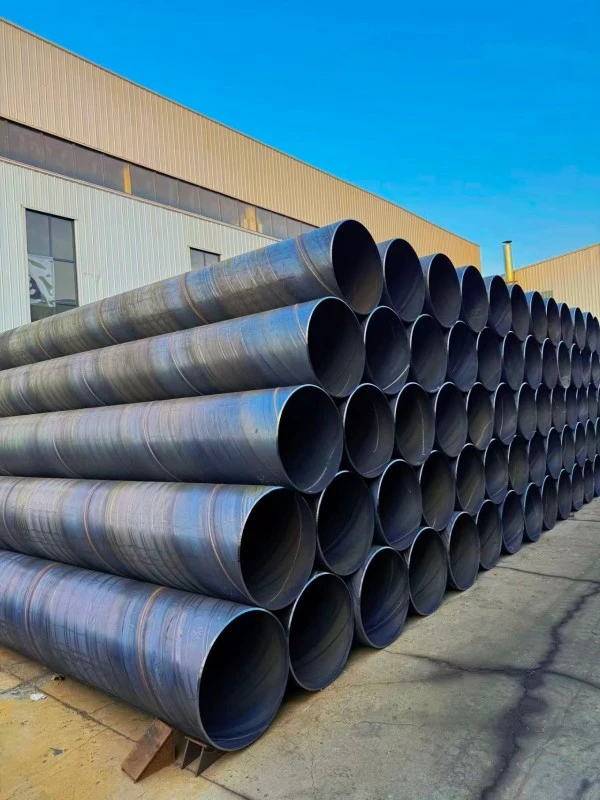

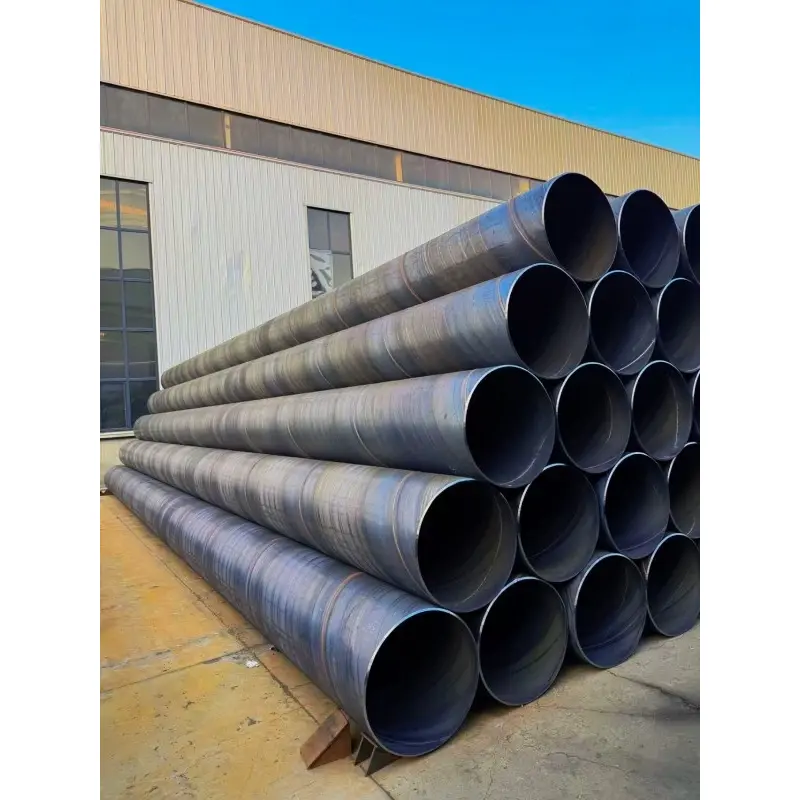

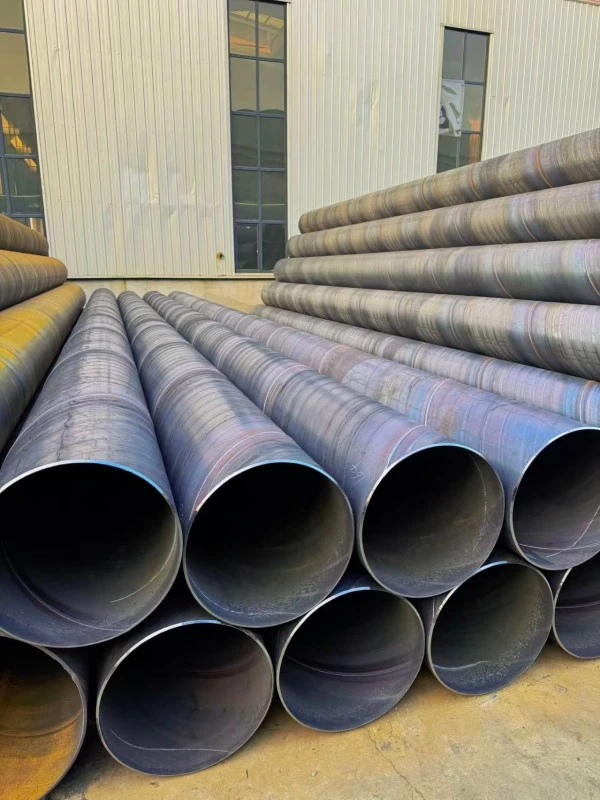

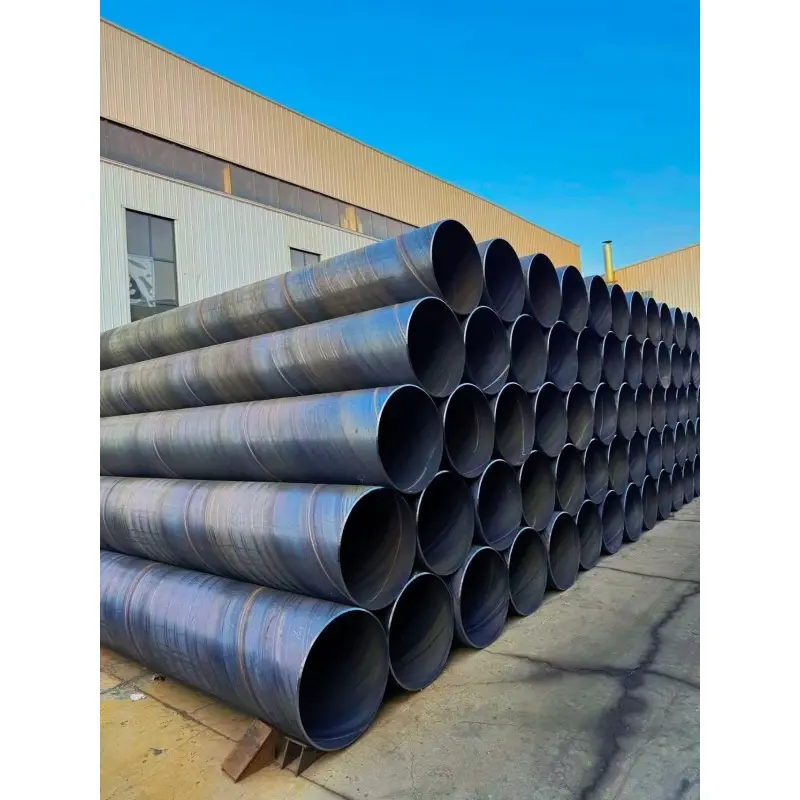

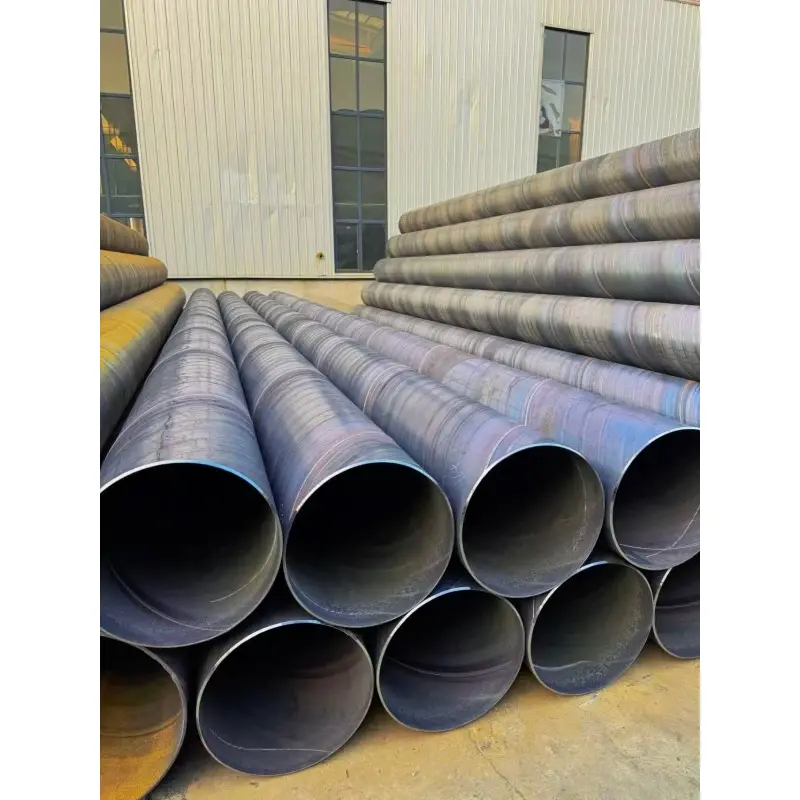

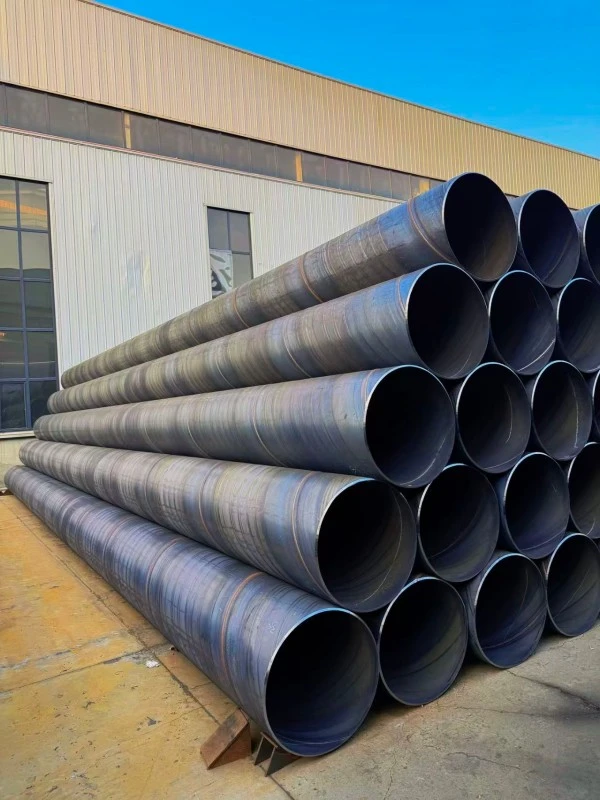

Špirálovo zváraná oceľová rúra s veľkým priemerom

Špirálovo zvárané oceľové rúry s veľkým priemerom sa vyrábajú s použitím oceľových pásov valcovaných za tepla ako surovín. Prostredníctvom kontinuálneho špirálového tvarovania, vnútorného a vonkajšieho obojstranného zvárania pod tavivom, nedeštruktívneho testovania a testovania hydraulickým tlakom sa oceľový pás premení na zváranú oceľovú rúru s veľkým priemerom.

Produkt je určený hlavne pre projekty vyžadujúce veľkú prepravnú kapacitu, inštaláciu diaľkových potrubí a konštrukčné aplikácie s veľkým priemerom.

V priemysle oceľových rúr sa vonkajší priemer ≥820 mm (DN800) všeobecne považuje za veľký priemer. Rúry s priemerom φ1420 mm a viac sa bežne klasifikujú ako oceľové rúry s ultra veľkým priemerom.

Medzi kľúčové vlastnosti oceľových rúr SSAW s veľkým priemerom patrí schopnosť výroby veľkého priemeru, vyvážené rozloženie napätia, silná odolnosť proti deformácii, vysoká účinnosť prepravy a vhodnosť pre rozsiahle inžinierske projekty.

Technické špecifikácie

Výhody oceľových rúr SSAW s veľkým priemerom

1. Vynikajúca schopnosť výroby s ultra veľkým priemerom

Najväčšou výhodou špirálovo zváranej oceľovej rúry s veľkým priemerom je jej schopnosť dosiahnuť výrobu veľkého priemeru pomocou technológie špirálového zvárania.

V porovnaní s bezšvovými oceľovými rúrami a niektorými rúrami zváranými rovnými švami je výroba špirálovo zváraných oceľových rúr menej obmedzená obmedzeniami priemeru. Môže dosiahnuť stabilnú produkciu rúr nad φ3000 mm, čo z neho robí ideálnu voľbu pre veľkokapacitnú prepravu vody, komunálne potrubné siete a priemyselné projekty.

ZHONGTIAN poskytuje prispôsobené riešenia oceľových rúr s veľkým priemerom podľa požiadaviek projektu, vrátane priemeru, hrúbky steny, triedy materiálu a možností povrchovej úpravy.

2. Vysoká účinnosť prepravy pre systémy s veľkým prietokom

Potrubné systémy s veľkým priemerom sú zvyčajne určené na prepravu veľkých objemov vody, plynu alebo priemyselných kvapalín.

Oceľová rúrka SSAW s veľkým priemerom poskytuje väčšiu vnútornú prietokovú plochu, čím sa znižuje odpor prietoku a zlepšuje sa efektívnosť prepravy. V prípade projektov prenosu na veľké vzdialenosti môže zväčšenie priemeru potrubia znížiť počet potrebných paralelných potrubí a optimalizovať celkové investície do inžinierstva.

3. Stabilný výkon konštrukcie v zložitých podmienkach

Potrubie s veľkým priemerom môže byť počas prevádzky vystavené vonkajšiemu tlaku, pohybu pôdy a namáhaniu inštalácie.

Špirálovo zváraná konštrukcia pomáha rovnomerne rozložiť napätie pozdĺž tela rúry, čím sa zvyšuje odolnosť proti deformácii, sadanie základu a vonkajšie zaťaženie. Vďaka tomu sú špirálové zvárané oceľové rúry s veľkým priemerom vhodné pre zakopané potrubia a zložité geologické prostredia.

4. Redukované zváranie v teréne a rýchlejšia konštrukcia

Pri projektoch diaľkových potrubí počet spojov priamo ovplyvňuje efektivitu výstavby a prevádzkovú spoľahlivosť.

Špirálovo zvárané oceľové rúry s veľkým priemerom môžu byť dodané v dlhších štandardných dĺžkach, bežne 12 metrov, s prispôsobenými dĺžkami dostupnými podľa požiadaviek projektu. Dlhšie časti potrubia zmenšujú miesta zvárania v teréne, skracujú dobu výstavby a znižujú potenciálne riziká úniku.

5. Lepšia ekonomická výkonnosť pre veľké projekty

Projekty s veľkým priemerom si vyžadujú komplexné zváženie materiálových nákladov, nákladov na dopravu a efektívnosti inštalácie.

V porovnaní s bezšvovými oceľovými rúrami s veľkým priemerom a niektorými rúrami s rovným švom poskytuje oceľová rúra SSAW s veľkým priemerom lepšiu nákladovú výkonnosť pri zachovaní požadovaného mechanického výkonu, vďaka čomu je široko používaná pre veľké projekty infraštruktúry.

6. Flexibilný výber materiálu a hrúbky steny

Rôzne inžinierske prostredia vyžadujú rôzne úrovne výkonu potrubia.

ZHONGTIAN môže dodávať oceľové rúry s veľkým priemerom špirálovo zvárané s rôznymi triedami materiálov a kombináciami hrúbky steny, čo umožňuje zákazníkom vybrať si vhodné riešenia podľa tlakových požiadaviek, pôdnych podmienok, prepravného média a servisného prostredia.

Hlavné aplikácie

1. Veľké komunálne potrubné siete

Špirálovo zváraná oceľová rúra s veľkým priemerom je široko používaná v mestských vodovodných systémoch, drenážnych kmeňových potrubiach, kanalizačných dopravných sieťach, zberných systémoch dažďovej vody a mestských projektoch prenosu vody.

Jeho veľká prietoková kapacita a ekonomické konštrukčné vlastnosti ho predurčujú pre veľké projekty mestskej infraštruktúry vyžadujúce dlhodobú prevádzku a stabilný výkon.

2. Ochrana vody a hydraulické inžinierstvo

Rozsiahle projekty na ochranu vody vyžadujú potrubia s vysokou prepravnou kapacitou a spoľahlivým konštrukčným výkonom.

Oceľová rúrka SSAW s veľkým priemerom sa bežne používa v potrubiach na pripojenie nádrží, tlakových potrubiach čerpacích staníc, protipovodňových systémoch, potrubiach prechádzajúcich cez rieku a veľkých projektoch odvádzania vody.

3. Preprava ropy a zemného plynu na dlhé vzdialenosti

V prípade ropy, zemného plynu, prepravy rafinovanej ropy a zberných systémov ropných polí pomáhajú potrubia s veľkým priemerom zlepšiť efektivitu prepravy.

Podľa požiadaviek na tlak v projekte a medzinárodných noriem pre potrubia môžu byť materiály ako L245, L360, X52, X60 a X70 vybrané tak, aby vyhovovali rôznym podmienkam potrubia.

4. Veľký priemer pilótového základu a podpory inžinierstva

Vďaka svojej veľkej veľkosti a štrukturálnej stabilite možno špirálovo zváranú oceľovú rúru s veľkým priemerom použiť v základoch mostov, stavbe prístavov, výškových budovách, puzdrách pilót s veľkým priemerom a dočasných podporných konštrukciách.

Poskytuje spoľahlivú podporu a je vhodný pre projekty vyžadujúce veľké priemery základových komponentov.

5. Priemyselné vetranie a technologické potrubia

Špirálovo zvárané rúry s veľkým priemerom sa tiež používajú v priemyselných ventilačných systémoch, potrubiach na odstraňovanie prachu, systémoch chladiacej vody v elektrárňach, cirkulačných potrubiach chemických zariadení a dopravných systémoch priemyselných procesov.

Dizajn s veľkým priemerom pomáha zlepšiť prepravnú kapacitu a podporuje efektívnu priemyselnú prevádzku.

6. Podzemné inžinierske koridory a projekty tunelov

V podzemnom inžinierstve možno oceľové rúry SSAW s veľkým priemerom použiť pre komplexné inžinierske chodby, systémy tunelových potrubí a aplikácie podzemnej dopravy.

Jeho schopnosť veľkého priemeru pomáha zlepšiť integráciu potrubia a optimalizovať využitie podzemného priestoru.

Výrobný proces

1. Príprava oceľového pásu

Výroba začína za tepla valcovanými oceľovými pásmi vybranými podľa požadovaného priemeru, hrúbky steny a triedy materiálu.

Oceľové pásy sa odvíjajú, vyrovnávajú a opracujú sa hrany, aby sa zabezpečili presné tvarovacie rozmery a stabilné podmienky zvárania.

2. Kontrola tvarovania špirály

Pripravený oceľový pás sa kontinuálne formuje do tvaru špirálovej rúry za kontrolovaných výrobných parametrov.

Počas tohto procesu sa okrúhlosť rúr, presnosť priemeru a stabilita tvarovania starostlivo kontrolujú, aby sa zabezpečili spoľahlivé hotové výrobky.

3. Obojstranné zváranie pod tavivom

Vnútorné a vonkajšie špirálové švy sú zvárané technológiou obojstranného zvárania pod tavivom.

Táto metóda zvárania poskytuje stabilný prienik zvaru, spoľahlivú pevnosť spojenia a konzistentný mechanický výkon pre aplikácie potrubí s veľkým priemerom.

4. Kontrola a povrchová úprava

Po zváraní sa každá rúra podrobuje prísnym kontrolným postupom vrátane ultrazvukového testovania, röntgenovej kontroly, rozmerovej kontroly a hydraulického tlakového testovania.

Podľa požiadaviek zákazníka je možné pred expedíciou dodať rúry s koncovým úkosom, povrchovou úpravou a antikoróznymi nátermi.

Antikorózna ochrana a životnosť

1. Podzemné vodné a komunálne potrubia

Pre bežné projekty zásobovania vodou a kanalizácie môže špirálovo zváraná oceľová rúrka s veľkým priemerom použiť epoxidový uhoľný dechtový náter alebo antikorózny náter IPN8710.

Pri vhodných podmienkach inštalácie môže životnosť vo všeobecnosti dosiahnuť 15–20 rokov v závislosti od pôdneho prostredia a podmienok údržby.

2. Diaľkové prenosové potrubia

Pre vysoko štandardné projekty prenosu ropy, plynu a vody sa bežne vyberá 3PE trojvrstvový polyetylénový náter.

Tento náterový systém poskytuje vynikajúcu odolnosť proti vlhkosti, pôdnej korózii a vonkajšiemu poškodeniu so životnosťou viac ako 30 rokov pri vhodných podmienkach.

3. Vonkajšie a priemyselné aplikácie

Pre vonkajšie potrubia, ventilačné systémy a oceľové konštrukcie môže antikorózny základný náter v kombinácii s povrchovou farbou poskytnúť účinnú ochranu proti atmosférickej korózii.

Predpokladaná životnosť je vo všeobecnosti okolo 10–15 rokov v závislosti od podmienok prostredia.

4. Dočasné základné aplikácie

Pre dočasné opláštenie pilót a krátkodobé stavebné aplikácie môže postačovať jednoduché odstránenie hrdze a náter.

Spôsob ochrany je možné zvoliť podľa trvania projektu a skutočných environmentálnych požiadaviek.

Sprievodca výberom

1. Vyberte Priemer podľa požiadaviek na prietok

Výber priemeru špirálovo zváranej oceľovej rúry s veľkým priemerom by mal byť založený na požadovanej prepravnej kapacite, prietoku a návrhu systému.

Pre aplikácie s veľkým prietokom sa vo všeobecnosti vyberajú oceľové rúry s veľkým priemerom DN800 a vyššie, aby sa zlepšila efektívnosť dopravy a znížilo množstvo potrubí.

2. Zosúlaďte hrúbku steny s tlakom a podmienkami inštalácie

Vyšší pracovný tlak, hlbšia hĺbka zasypania a komplikovanejšie geologické podmienky vyžadujú väčšiu hrúbku steny.

Vhodná hrúbka steny by sa mala zvoliť skôr podľa technických výpočtov, než jednoducho zvoliť najhrubšiu možnosť.

3. Vyberte materiál podľa aplikácie

Pre všeobecné nízkotlakové komunálne projekty sa bežne vyberá Q235B.

Pre aplikácie so strednou a vysokou pevnosťou je vhodný Q355B. Pre potrubia na prepravu ropy a plynu sa vyberajú potrubné ocele L245, L360, X52, X60 a X70 podľa požadovaných noriem.

4. Zvážte korózne prostredie

Pre pobrežné oblasti, slané prostredie a systémy prepravy korozívnych médií by sa mala zvoliť antikorózna ochrana vyššej úrovne.

Správny výber náteru pomáha predĺžiť životnosť a znížiť nároky na údržbu.

5. Optimalizujte dĺžku potrubia pre efektívnosť konštrukcie

V prípade projektov diaľkových potrubí môžu dlhšie úseky potrubia znížiť miesta zvárania v teréne.

ZHONGTIAN môže poskytnúť prispôsobené dĺžky rúr podľa prepravných podmienok a konštrukčných požiadaviek.

Prečo si vybrať špirálovo zváranú oceľovú rúru s veľkým priemerom ZHONGTIAN?

1. Profesionálna schopnosť výroby rúr s veľkým priemerom

ZHONGTIAN je profesionálny výrobca a dodávateľ oceľových rúr s veľkým priemerom v Číne, ktorý sa špecializuje na výrobu oceľových rúr SSAW s veľkým priemerom.

S pokročilou technológiou špirálového zvárania a flexibilnými výrobnými schopnosťami ZHONGTIAN podporuje zákazníkov prispôsobenými riešeniami pre infraštruktúrne, priemyselné a energetické projekty.

2. Prispôsobené inžinierske riešenia

ZHONGTIAN poskytuje prispôsobené riešenia týkajúce sa priemeru, hrúbky steny, triedy materiálu, dĺžky potrubia a antikoróznej úpravy.

To umožňuje zákazníkom vybrať si vhodné výrobky z oceľových rúr s veľkým priemerom pre rôzne prevádzkové prostredia.

3. Prísny systém kontroly kvality

Od kontroly surovín až po testovanie hotových rúr, ZHONGTIAN uplatňuje prísne postupy riadenia kvality.

Prostredníctvom ultrazvukového testovania, röntgenovej kontroly, hydraulického testovania a rozmerovej kontroly sa každá rúra vyrába tak, aby sa dosiahla stabilná kvalita a spoľahlivý výkon.

FAQ

1. Aký je rozdiel medzi špirálovou rúrou s veľkým priemerom a rúrkou s priamym švom s veľkým priemerom?

Špirálovo zváraná oceľová rúra s veľkým priemerom sa vyberá hlavne pre diaľkové potrubia, zakopané projekty a veľké prietokové dopravné systémy, pretože má flexibilné výrobné možnosti a cenové výhody.

Rúry s priamym spojom s veľkým priemerom môžu mať výhody v niektorých aplikáciách vyžadujúcich vysokú rozmerovú presnosť alebo špecifické technické podmienky. Výber by mal závisieť od požiadaviek projektu.

2. Môže sa špirálovo zváraná oceľová rúra s veľkým priemerom používať nad zemou?

áno. Oceľová rúrka SSAW s veľkým priemerom sa môže použiť na nadzemné aplikácie, ak sú navrhnuté vhodné nosné konštrukcie. Pretože rúry s veľkým priemerom majú značnú hmotnosť, rozstup podpier, výpočet zaťaženia a spôsoby inštalácie by mali spĺňať požiadavky inžinierskeho dizajnu, aby sa zabránilo deformácii.

3. Aký je maximálny priemer špirálovo zváranej oceľovej rúry s veľkým priemerom?

ZHONGTIAN môže bežne vyrábať oceľové rúry s veľkým priemerom špirálovo zváraných až do φ3620 mm (DN3600). Pre špeciálne technické požiadavky je možné prediskutovať prispôsobené špecifikácie väčšieho priemeru podľa podmienok projektu.
