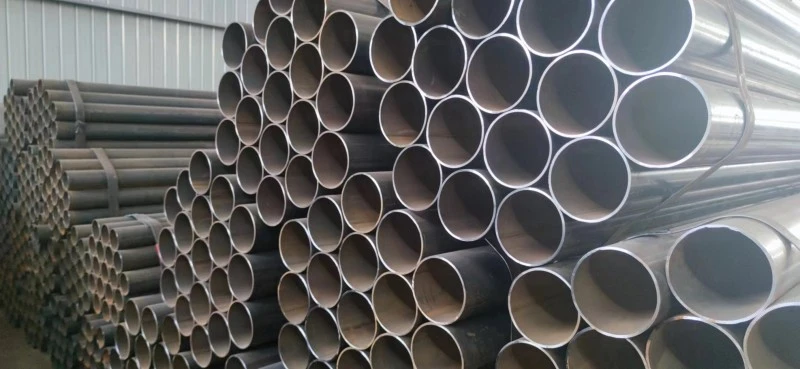

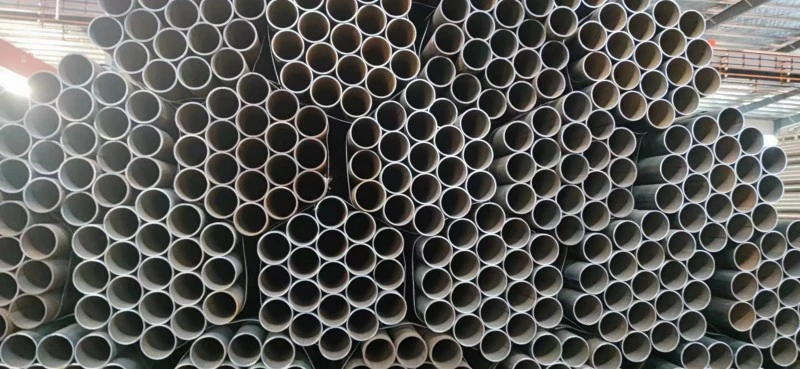

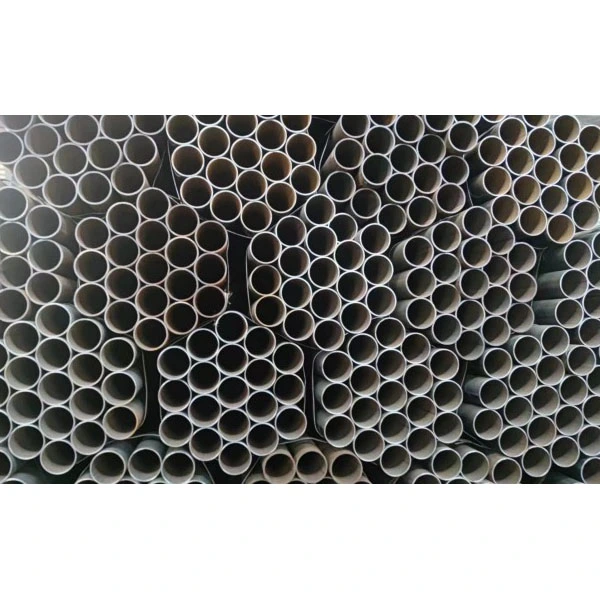

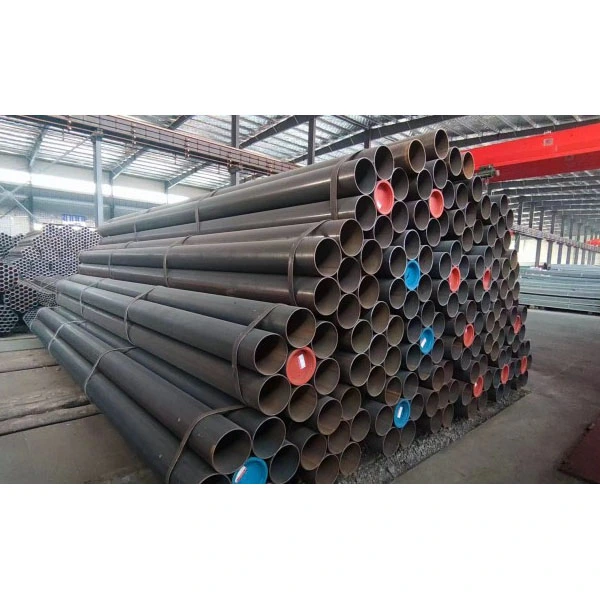

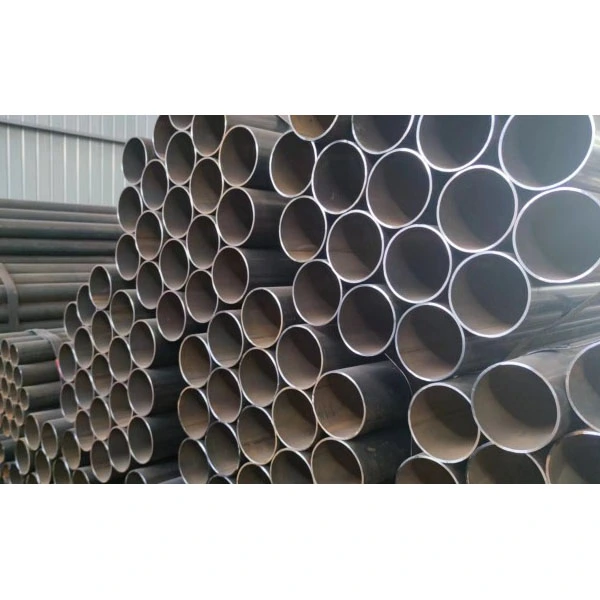

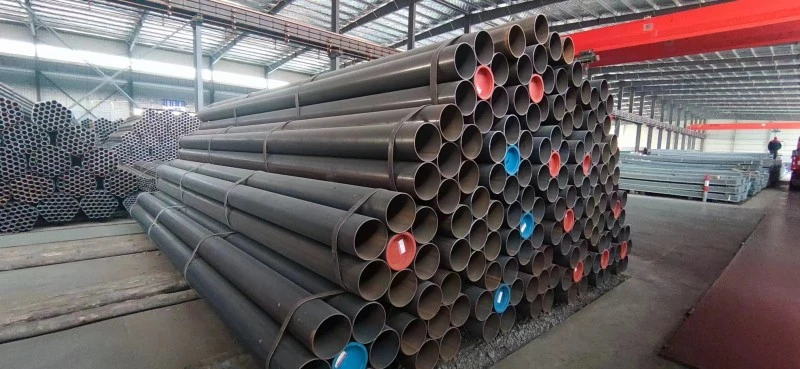

Hrubá pozdĺžna zváraná oceľová rúra

Zhongtian hrubostenná pozdĺžna zváraná oceľová rúra sa používa v kľúčových oblastiach, ako je chemické inžinierstvo a námorné inžinierstvo. Prísne dodržiavame štandard EEAT 2.0, využívame vyspelú kvalitu produktov, overené skúsenosti s projektmi a komplexné technické služby na poskytovanie spoľahlivých potrubných riešení globálnym zákazníkom.

Základné definície a špecifikácie

1. Definícia produktu

- Hrubostenné rúry: Hrúbka steny ≥ 8 mm

- Extra hrubé steny rúr s vysokou pridanou hodnotou: Hrúbka steny ≥ 25 mm

- Rozsah priemerov: Vonkajší priemer 219–2500 mm (mainstream špecifikácie 610–1420 mm)

- Hrúbka steny: 6–60 mm

- Štandardná jednotlivá dĺžka: 12 metrov, prispôsobiteľné 18 metrov a viac ultra dlhé rúry

2. Bežne používané materiály

- Uhlíková oceľ: Q235B, Q355B/C/D/E, vhodná pre všeobecné konštrukcie a bežné pracovné podmienky

- Oceľ potrubia: L245–L555, API 5L X42–X80, predovšetkým na vysokotlakovú prepravu ropy a plynu

- Legovaná oceľ: 16Mn, ASTM A106 Gr.B, vhodná pre vysokoteplotné a vysokotlakové prevádzkové prostredia

3. Normy

- Domáce normy: GB/T 9711, GB/T 3091, SY/T 5037

- Medzinárodné normy: API 5L, ASTM A53, EN 10217

Obojstranné zváranie pod tavivom (LSAW): Hlavný proces pre hrubostenné rúry s veľkým priemerom

1. Výber suroviny: Používajú sa stredne hrubé oceľové plechy, ktoré prešli detekciou chýb, s hrúbkou plechu 6–60 mm.

2. Frézovanie hrán oceľového plechu: Zvarové úkosy sú opracované na okrajoch plechov, aby sa zabezpečila penetrácia zvaru a kvalita zvárania.

3. Predohýbanie okrajov: Obe strany oceľového plechu sú vopred ohnuté, aby sa predišlo praskaniu po tvarovaní.

4. Proces formovania (tri hlavné metódy)

- Formovanie JCOE: Postupné lisovanie typu J, C a O sa vykonáva postupne, vhodné pre rúry s priemerom 406–1626 mm a hrúbkou steny 6–40 mm, ponúka vysokú hospodárnosť a stabilnú kvalitu.

- Formovanie UOE: Najprv razenie v tvare U, potom spájanie švov v tvare O a nakoniec mechanické rozšírenie priemeru. Výsledkom je optimálna rozmerová kruhovitosť a presnosť a je široko používaný v kľúčových projektoch, ako sú vysokonapäťové diaľkové vedenia, riečne prechody a hlbokomorské operácie. Reprezentatívna špecifikácia: Oceľ X80, vonkajší priemer 1422 mm × hrúbka steny 32,1 mm.

- Tvarovanie valcovaním RBE: Kontinuálne tvarovanie valcovaním je vhodné pre rúry s malým a stredným priemerom, prispôsobuje sa štandardným aj hrubostenným výrobkom a ponúka vynikajúcu efektivitu výroby.

5. Operácia zvárania: Používa sa viacdrôtové obojstranné zváranie pod tavivom (bežne štvordrôtové zváranie). Zvárací prúd je 800–1200A, napätie 28–36V a rýchlosť zvárania 0,8–1,2 m/min. Všetky zvary podliehajú 100% ultrazvukovej (UT) + rádiografickej (RT) detekcii chýb, aby sa odstránili chyby, ako sú praskliny a neúplné tavenie.

6. Dodatočná úprava

- Tepelné spracovanie: Normalizácia a temperovanie eliminujú zvyškové napätie v potrubí a zlepšujú celkovú húževnatosť.

- Povrchová úprava: Rovnanie, rezanie, zrážanie hrán a plnorozmerné overenie.

- Hydrostatické testovanie: Štandardný tlakový test (10 MPa, 30 minút), aby sa zabezpečilo, že nedochádza k úniku.

- Ochrana proti korózii: 3PE antikorózna, epoxidová prášková farba, žiarové zinkovanie atď., Vhodné pre zakopané a korozívne prostredie.

Vysokofrekvenčné odporové zváranie (ERW): Pomocný výrobný proces

Tento proces sa používa hlavne na výrobu rúr s malým a stredným priemerom, použiteľný pre priemery 20–610 mm a hrúbky steny 1,2–12,7 mm. Ponúka vysokú efektivitu výroby, kontrolovateľné náklady, kontinuálne a rovnomerné zvary, menej defektov a vynikajúci tesniaci výkon.

Hlavné výhody výkonu

1. Vysoká pevnosť a odolnosť voči vysokému tlaku

Hrubostenná pozdĺžna zváraná oceľová rúra, ktorá sa spolieha na svoju hrubostennú štruktúru a vysokokvalitné suroviny, sa môže pochváliť medzou klzu nie menšou ako 235 MPa, pričom trieda ocele X80 dosahuje 555 MPa. Má tlakový rozsah 10–30 MPa, vykazuje vynikajúcu odolnosť proti nárazu a deformácii, spĺňa požiadavky vysokotlakových a ťažkých aplikácií.

2. Stabilná a spoľahlivá kvalita zvaru

Pri obojstrannom zváraní pod tavivom sa dosahuje hlboký prienik, pričom zvarový koeficient dosahuje 1,0; vysokofrekvenčné odporové zváranie poskytuje vynikajúce utesnenie. Oba procesy sú vhodné na prepravu horľavých a výbušných médií.

3. Vysoká rozmerová presnosť

Odchýlka vonkajšieho priemeru ≤ ±1 % priemeru rúry, odchýlka hrúbky steny ≤ ±12,5 % hrúbky steny, elipticita ≤ 0,5 % priemeru rúry. Jeho kruhovitosť a rovnosť sú lepšie ako špirálovo zvárané rúry, čo vedie k väčšej prispôsobivosti pre inštaláciu na mieste.

4. Významné celkové náklady

Pri výrobkoch s veľkými špecifikáciami s priemerom ≥325 mm je efektívnosť výroby oveľa vyššia ako u bezšvíkových oceľových rúr, čo znižuje celkové náklady o 30 % – 50 %. V porovnaní so špirálovo zváranými rúrami sa môže pochváliť vyššou axiálnou pevnosťou, kratšími zvarovými švami a nižším rizikom defektov, čo z neho robí preferovanú voľbu pre diaľkové prenosové vedenia.

5. Široký rozsah prevádzkových podmienok

Dokáže odolávať prostrediam v rozsahu od -40 ℃ do 450 ℃, pričom má vynikajúcu odolnosť proti únave a korózii, vďaka čomu je vhodný pre rôzne drsné prostredia, ako je hlboké more, permafrost a chemická korózia.

Hlavné aplikačné oblasti

1. Preprava ropy a plynu: Vysokotlakové diaľkové potrubia na ropu a zemný plyn, mestské siete vysokotlakových plynovodov (hlavné použitie ocelí X70 a X80)

2. Energetická energia: Potrubia cirkulujúcej vody v elektrárňach, potrubia na odsírenie, potrubia na prepravu práškového uhlia, zberače tepelných kotlov, tlakové oceľové potrubia vodných elektrární

3. Chemická rafinácia: Vysokoteplotné a vysokotlakové technologické potrubia, potrubia na prepravu horľavých a výbušných médií, potrubia na čistenie odpadových vôd

4. Oceľové konštrukcie budov: Mostové nosné pilotové základové rúry, veľké stavebné stĺpy, pilotové základové oceľové plášte, štítové tunelové puzdrá

5. Námorné inžinierstvo: Plášte plošín na mori, podmorské potrubia, základy pilotov prístavov a prístavov

6. Mestské inžinierstvo: Vysokotlakové potrubné siete, rozsiahle projekty zásobovania vodou a odvodňovania a odvádzania vody, integrované potrubné rozvody.

Skutočný prípad: Projekt tunelovania štítu rieky Yangtze

Zhongtian dodal triedu X80, Φ1422 × 32,1 mm UOE proces obojstranne zvárané pod tavivom zvárané hrubostenné pozdĺžne zvárané oceľové rúry pre kľúčový projekt plynovodu West-East – projekt tunelovania Yangtze River Shield. Tento projekt, ktorý sa nachádza v komplexnej geologickej oblasti, si vyžadoval rúry s vysokou odolnosťou voči tlaku a dĺžkou jedného kusu až 18 metrov (špecifikácia ultradlhých a extra hrubých stien). Všetky produkty prešli kompletným súborom ultrazvukových, rádiografických a hydrostatických testov s mierou úspešnosti detekcie chýb zvaru 99,8 %. Tento projekt plne overil stabilitu a spoľahlivosť potrubí Zhongtian Pipes vo veľkých projektoch na veľké vzdialenosti, pri vysokom tlaku a cez rieku.

Normy kontroly kvality a testovania

1. Nedeštruktívne testovanie: 100 % zvarov bolo podrobených ultrazvukovému + rádiografickému testovaniu, ktoré je schopné odhaliť defekty s ekvivalentným priemerom 2 mm, prísne kontrolovať trhliny, netavenie a iné problémy.

2. Testovanie mechanických vlastností: Skúšky ťahom, nárazom pri nízkej teplote (-20 °C energia nárazu ≥ 34 Joulov), ohybom a splošťovaním sa uskutočňovali po jednotlivých dávkach.

3. Kontrola rozmerov: Pre každú rúru sa kontroloval vonkajší priemer, hrúbka steny, oválnosť, priamosť a rozmery skosenia.

4. Hydrostatické testovanie: Tlakové testovanie bolo vykonané striktne podľa priemyselných noriem; potrubia sa považovali za kvalifikované, ak nedošlo k úniku alebo plastickej deformácii.

FAQ

Q1: Ako rozlíšiť medzi hrubostennou pozdĺžnou zváranou oceľovou rúrou a tenkostennou rovnou švovou zváranou rúrou?

Odpoveď: Priemysel používa hrúbku steny ako hlavné klasifikačné kritérium: Rúry s hrúbkou steny ≥ 8 mm sú hrubostenné zvárané rúry, pričom tie ≥ 25 mm sú extra hrubostenné zvárané rúry, väčšinou používané v podmienkach vysokého tlaku a vysokého zaťaženia; Rúry s hrúbkou steny < 8 mm sú tenkostenné zvárané rúry, všeobecne používané na nízkotlakovú dopravu tekutín a bežné konštrukčné konštrukcie, s relatívne nižšou pevnosťou a odolnosťou voči tlaku.

Otázka 2: Prečo je pri projektoch vysokonapäťových diaľkových vedení uprednostňovaná rúra zváraná pod tavivom s rovným švom pred špirálovo zváranou rúrou?

Odpoveď: Ponorné oblúkové zváranie s rovným švom má iba jeden krátky zvarový šev, čo vedie k vyššej axiálnej pevnosti a stabilnejšej kruhovitosti a celkovej kvalite; zatiaľ čo špirálovito zváraná rúra má dlhší zvarový šev, čo vedie k vyššej pravdepodobnosti defektov, a je vhodná len pre stredno- a nízkotlakové podmienky a bežné stavebné projekty. Pre vysokonapäťové diaľkové vedenia sa preto uprednostňuje zváraná rúrka s rovným švom pod tavivom.

Q3: Aké smerodajné kvalifikácie má Zhongtian hrubostenná pozdĺžna zváraná oceľová rúra?

Odpoveď: Naše produkty prísne dodržiavajú bežné domáce a medzinárodné normy, ako sú API 5L, GB/T 9711 a ASTM A53, a tiež sú držiteľmi príslušných certifikácií, ako sú CE a ISO. Ako legitímny dodávateľ a výrobca v Číne naše výrobné zariadenia plne implementujú systém riadenia kvality EEAT 2.0 a naše produkty majú úplnú kvalifikáciu, spĺňajúcu požiadavky na prístup rôznych medzinárodných inžinierskych projektov.
