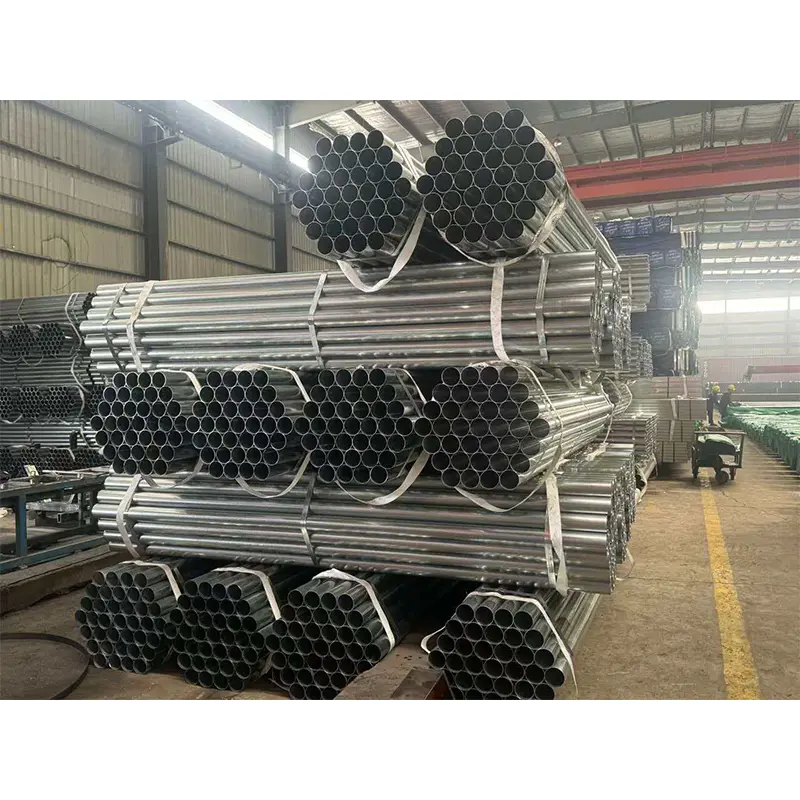

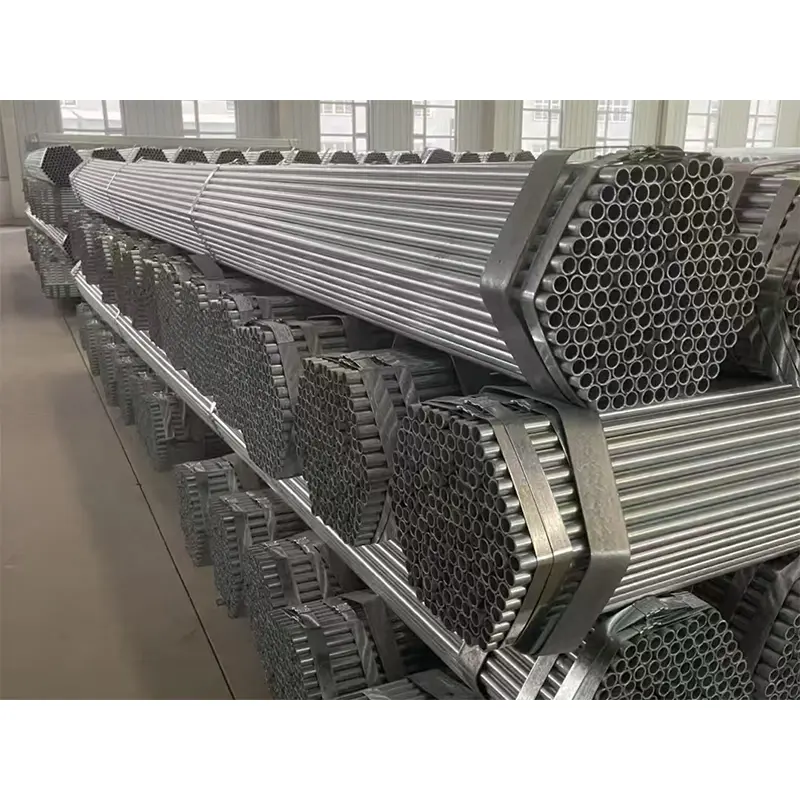

Tenkostenná žiarovo pozinkovaná okrúhla oceľová rúrka

Tenkostenná žiarovo pozinkovaná okrúhla oceľová rúra sa vzťahuje na ľahké kruhové oceľové rúry s relatívne malou hrúbkou steny, ktorá sa vo všeobecnosti pohybuje od 1,0 mm do 2,5 mm. Telo rúry je vyrobené prevažne z pásov z nízkouhlíkovej ocele technológiou vysokofrekvenčného zvárania a následne upravené žiarovým zinkovaním.

Počas výroby sa oceľový pás najprv formuje do tvaru guľatej rúrky pomocou presných valcov. Okraje sú následne zvarené technológiou ERW (Electric Resistance Welding), aby sa vytvorila stabilná rúrková štruktúra. Po kontrole zvárania a očistení povrchu sa rúry ponoria do roztaveného zinku pri teplote približne 450 °C, čím sa vytvorí ochranný zinkový povlak na vnútorných aj vonkajších povrchoch.

Tento výrobný proces umožňuje rúre dosiahnuť rovnováhu medzi ľahkým dizajnom, ochranou proti korózii a efektívnosťou výroby.

Výber materiálu a výkonové charakteristiky

1. Bežné druhy ocele

Oceľ Q195 sa vyberá hlavne pre aplikácie vyžadujúce dobrú flexibilitu a ľahké tvarovanie, ako sú konštrukcie skleníkov, ploty a ozdobné rámy.

Q235B je najpoužívanejší materiál, pretože ponúka vyváženú pevnosť, zvárateľnosť a nákladovú efektívnosť. Bežne sa používa v ľahkých konštrukčných podperách, systémoch ochrany káblov a nízkotlakových potrubiach.

Pre projekty vyžadujúce vyšší mechanický výkon je možné dodať Q355B na zlepšenie nosnosti.

2. Mechanický výkon

Typický výkon Q235B zahŕňa:

Medza klzu: ≥235 MPa

Pevnosť v ťahu: 370–500 MPa

Predĺženie: ≥26 %

Materiál poskytuje dostatočnú pevnosť pre ľahké konštrukcie pri zachovaní vynikajúceho spracovateľského výkonu počas rezania, zvárania a ohýbania.

3. Rozsah veľkostí a špecifikácia povrchu

Tenkostenná žiarovo pozinkovaná okrúhla oceľová rúra sa bežne dodáva v:

Vonkajší priemer: 20-114 mm

Hrúbka steny: 1,0 mm – 2,5 mm

Štandardná dĺžka: 6 metrov

Prispôsobené dĺžky: K dispozícii podľa požiadaviek projektu

Bežné veľkosti zahŕňajú: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 a DN100.

Pozinkovaný povlak bežne dosahuje 55 μm alebo viac podľa požiadaviek projektu, čím poskytuje účinnú ochranu proti vlhkosti a atmosférickej korózii.

Výhody pre inžinierske aplikácie

1. Ľahká konštrukcia znižuje náklady na inštaláciu

Tenkostenná konštrukcia znižuje celkovú hmotnosť potrubia pri zachovaní dostatočnej tuhosti. To uľahčuje prepravu a znižuje náklady na prácu počas inštalácie.

Pri výstavbe skleníkov, výstavných konštrukcií a dočasných zariadení umožňujú ľahké rúry pracovníkom dokončiť montáž rýchlejšie bez potreby ťažkého zdvíhacieho zariadenia.

2. Dobrá odolnosť proti korózii pre vonkajšie podmienky

Na rozdiel od čiernych oceľových rúr, ktoré vyžadujú dodatočné lakovanie, žiarovo pozinkované rúry už majú ochranný zinkový povlak. Zinková vrstva poskytuje dlhodobú ochranu pred dažďom, vlhkosťou a vplyvom prostredia.

Vďaka tomu sú vhodné pre poľnohospodárske zariadenia, vonkajšie ploty a elektrické ochranné systémy.

3. Jednoduchá výroba a pripojenie

Rúru je možné spracovať rezaním, vŕtaním, zváraním, závitovaním a ohýbaním. Dodávatelia môžu rýchlo upraviť rozmery potrubia podľa skutočných požiadaviek na inštaláciu.

4. Nákladovo efektívny alternatívny materiál

V porovnaní s rúrkami z nehrdzavejúcej ocele ponúkajú galvanizované tenkostenné rúry oveľa nižšie náklady na materiál pri zachovaní dostatočnej odolnosti proti korózii pre mnohé inžinierske prostredia.

Hlavné aplikačné oblasti

1. Štruktúry poľnohospodárskych skleníkov

Tenkostenná žiarovo pozinkovaná okrúhla oceľová rúra je široko používaná pri stavbe skleníkov kvôli jej ľahkému dizajnu a odolnosti voči korózii.

Typické aplikácie zahŕňajú:

● Skleníkové oblúky

● Podporné stĺpy

● Podpery zavlažovacieho potrubia

● Vetracie rámové konštrukcie

Pozinkovaný povrch pomáha predchádzať korózii spôsobenej vonkajšou vlhkosťou a poľnohospodárskym prostredím.

2. Systémy ochrany elektrických káblov

V mnohých komerčných a priemyselných budovách sa tieto rúry používajú ako ochranné vedenia pre elektrické vedenie.

Aplikácie zahŕňajú:

● Ochranné objímky káblov

● Systémy elektroinštalácie zariadení

● Továrenská elektroinštalácia

Oceľová konštrukcia poskytuje silnejšiu mechanickú ochranu v porovnaní s plastovým potrubím, najmä v oblastiach vyžadujúcich odolnosť proti nárazu.

3. Dekoratívne a ľahké konštrukcie

Vďaka svojmu čistému vzhľadu povrchu a ľahkému spracovaniu je výrobok vhodný aj pre:

● Kovové ploty

● Zábradlia

● Štruktúry displeja

● Rámy nábytku

● Reklamné rámy

Pozinkovaný povrch znižuje nároky na údržbu po inštalácii.

4. Nízkotlakové aplikácie tekutín

Pre nekritické nízkotlakové systémy možno tieto potrubia použiť v:

● Závlahové systémy záhrad

● Pomocné potrubia HVAC

● Malé systémy cirkulácie vody

Výber by mal byť založený na požiadavkách na tlak a miestnych predpisoch.

Žiadosti o medzinárodné projekty

1. Projekt podpory skleníkov v Austrálii (2023)

Krajina: Austrália Dátum projektu: marec 2023 Aplikácia: Rozšírenie komerčného zeleninového skleníka

Pozadie projektu

Poľnohospodárska spoločnosť v Queenslande plánovala rozšíriť svoju oblasť produkcie skleníkov. Existujúca konštrukcia využívala obyčajné rúry z uhlíkovej ocele, ale časté vystavenie vysokej vlhkosti a závlahovej vode spôsobovalo problémy s koróziou.

Požiadavka zákazníka

Zákazník požadoval:

● Ľahké konštrukčné materiály

● Lepšia odolnosť proti korózii

● Jednoduchá inštalácia bez ťažkého vybavenia

● Dlhá životnosť v exteriéri

Riešenie ZHONGTIAN

ZHONGTIAN dodal tenkostennú žiarovo pozinkovanú okrúhlu oceľovú rúrku s materiálom Q235B a prispôsobenými dĺžkami pre rámy skleníkov.

Pozinkovaný povlak zlepšil odolnosť proti korózii, zatiaľ čo ľahká konštrukcia skrátila čas inštalácie počas montáže skleníka.

Výsledok projektu

Zákazník úspešne dokončil rozšírenie skleníka v plánovanom termíne výstavby a znížil budúce údržbárske práce v porovnaní s lakovanými oceľovými konštrukciami.

2. Projekt výstavby obytného plotu v Čile (2022)

Krajina: Čile Dátum projektu: september 2022 Aplikácia: Obytný komunitný systém oplotenia

Pozadie projektu

Developer v Santiagu potreboval ekonomické kovové oplotenie pre novú obytnú komunitu.

Hlavnou výzvou bolo vyváženie rozpočtových požiadaviek s vonkajšou odolnosťou, pretože plotové konštrukcie by boli vystavené slnečnému žiareniu a sezónnym dažďom.

Požiadavka zákazníka

Projekt si vyžadoval:

● Cenovo dostupné oceľové rúry

● Vonkajšia odolnosť proti korózii

● Jednoduché zváranie a inštalácia

Riešenie ZHONGTIAN

Spoločnosť ZHONGTIAN poskytla pozinkované kruhové oceľové rúry s materiálovými možnosťami Q195/Q235B.

Rúry boli použité ako plotové stĺpiky a nosné rámy. Pozinkovaný povlak znížil riziko hrdze a eliminoval časté požiadavky na prelakovanie.

Výsledok projektu

Systém oplotenia dosiahol stabilný vonkajší výkon a zároveň pomohol vývojárovi kontrolovať náklady na výstavbu.

Sprievodca výberom produktu

1. Vyberte materiál podľa aplikácie

Q195 sa odporúča pre ľahké aplikácie, ako sú rámy skleníkov a dekoratívne konštrukcie.

Q235B je vhodný pre všeobecné strojárske aplikácie vyžadujúce vyváženú pevnosť a náklady.

Q355B by sa mal brať do úvahy, ak sa vyžaduje vyššia konštrukčná výkonnosť.

2. Zvoľte Hrúbku steny podľa zaťaženia

Pre dekoratívne konštrukcie a ochranu káblov sa bežne vyberá hrúbka steny 1,2–1,8 mm.

Pre nosné konštrukcie a vonkajšie rámy poskytuje hrúbka 2,0–2,5 mm lepšiu stabilitu.

3. Pred nákupom potvrďte kvalitu povrchu

Kvalifikované pozinkované rúry by mali mať:

● Jednotný zinkový povlak

● Žiadny exponovaný oceľový povrch

● Žiadny vážny peeling

● Žiadne veľké korózne stopy

Často kladené otázky

Q1: Čo je tenkostenná žiarovo pozinkovaná okrúhla oceľová rúra?

Ide o ľahkú oceľovú rúru s tenkou štruktúrou steny a žiarovo pozinkovaným povrchom. Používa sa hlavne na ľahké konštrukcie, rámy skleníkov, elektrickú ochranu a dekoratívne aplikácie.

Q2: Aké materiály sú k dispozícii?

Bežné materiály sú Q195 a Q235B. Q195 poskytuje lepšiu flexibilitu, zatiaľ čo Q235B ponúka vyššiu celkovú pevnosť a širšie využitie.

Q3: Môže byť použitý vonku?

áno. Žiarovo pozinkovaný povlak poskytuje odolnosť voči korózii pre vonkajšie prostredie. Mali by sa však zvážiť podmienky aplikácie, ako je vlhkosť, chemikálie a požiadavky na životnosť.

Q4: Môže byť potrubie prispôsobené?

áno. ZHONGTIAN môže poskytnúť prispôsobený priemer, hrúbku steny, dĺžku, balenie a povrchové požiadavky podľa potrieb projektu.

Q5: Ktoré odvetvia zvyčajne používajú tento produkt?

Medzi bežné odvetvia patrí poľnohospodárstvo, stavebníctvo, elektroinštalácia, údržba infraštruktúry, oplotenie a ľahká výroba.
