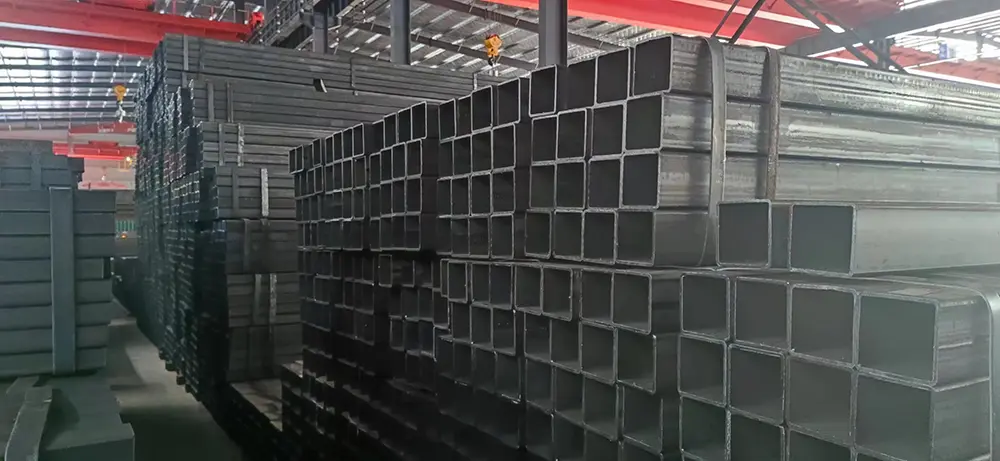

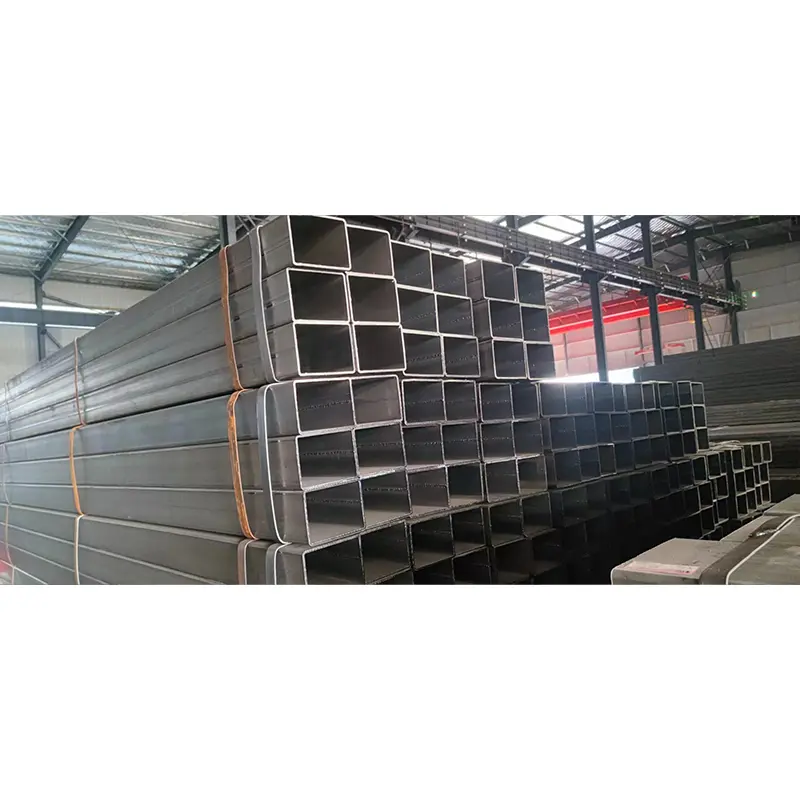

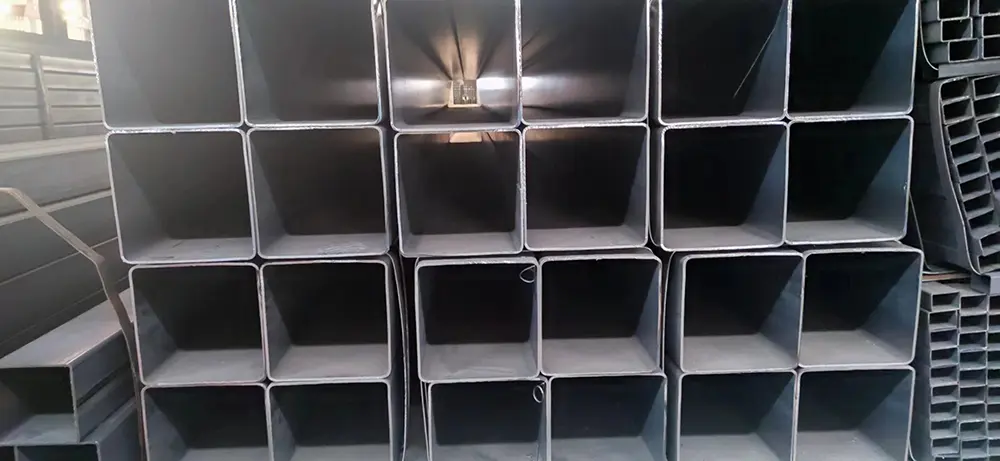

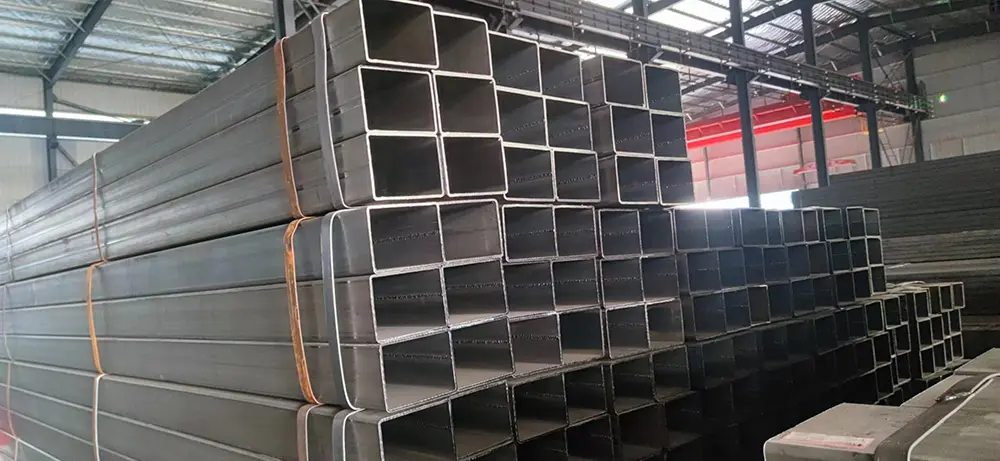

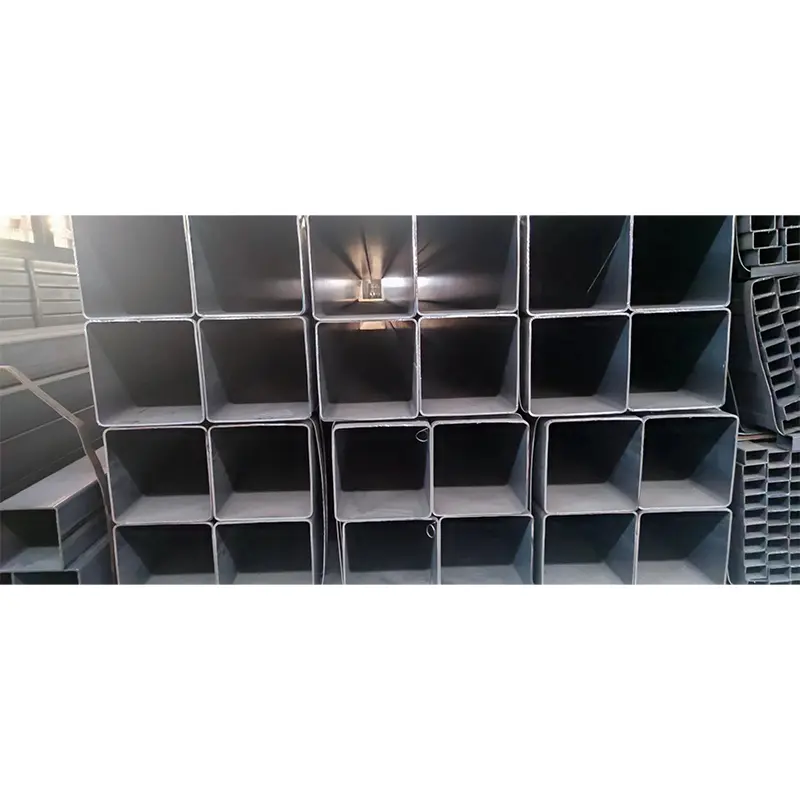

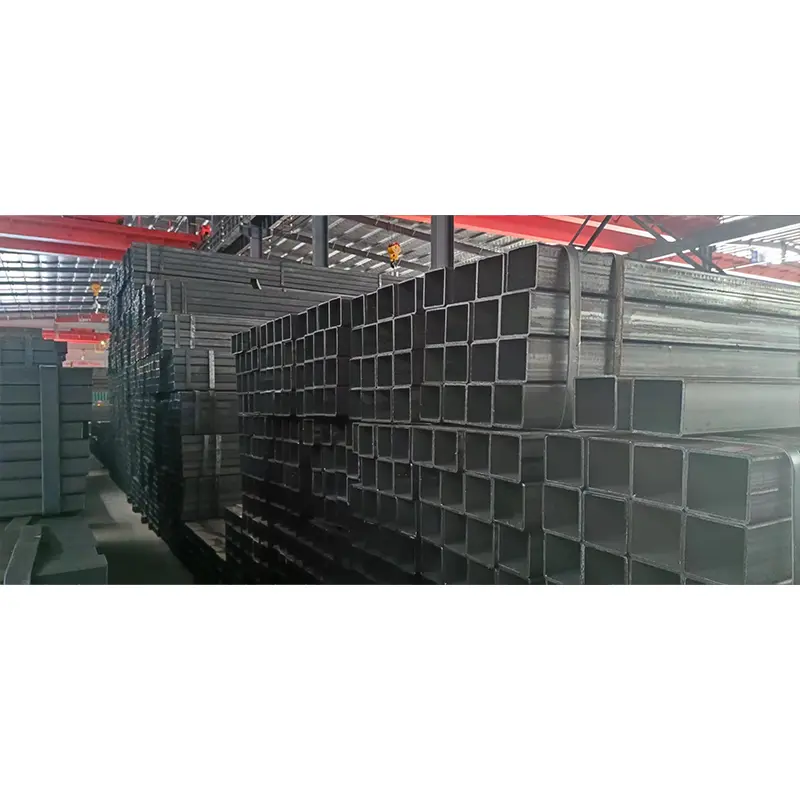

Čierna obdĺžniková a štvorcová oceľová rúrka s veľkým priemerom

Čierna obdĺžniková a štvorcová oceľová rúrka ZHONGTIAN s veľkým priemerom patrí do kategórie ťažkých konštrukčných rúr, ktorá sa vyznačuje dĺžkou strany 100 mm alebo viac, s príslušne zväčšenou hrúbkou steny, aby zodpovedala požiadavkám na nosnosť veľkého prierezu. Tento produkt vypĺňa medzeru v použiteľnosti konvenčných rúr s malým priemerom vo veľkých projektoch a je vynikajúcou alternatívou k tradičným H-nosníkom, I-nosníkom a zváraným kompozitným profilom.

Charakteristika produktu

1. Konštrukčný návrh

Čierne obdĺžnikové a štvorcové oceľové rúry s veľkým priemerom využívajú dizajn s uzavretým dutým profilom, ktorý poskytuje vyššiu torznú tuhosť a odolnosť v ohybe v porovnaní s otvorenými oceľovými profilmi podobnej hmotnosti. Štvorcový a obdĺžnikový tvar tiež zjednodušuje spájanie, zváranie a montáž pri výrobe oceľovej konštrukcie.

2. Stav čierneho povrchu

Povrch rúrky zachováva čierny oxidový kameň vznikajúci pri výrobe ocele. Keďže pred dodaním nie je aplikovaný žiadny korózny náter, zákazníci si môžu vybrať vhodné metódy povrchovej ochrany na základe podmienok projektu, vrátane lakovania, tryskania, práškového lakovania alebo žiarového zinkovania.

3. Polohovanie pre veľké zaťaženie

V porovnaní s malými a stredne veľkými štvorcovými rúrami sú štvorcové rúry s veľkým priemerom určené hlavne pre konštrukčné aplikácie vyžadujúce vysokú stabilitu a nosnosť. Bežne sa vyberajú pre stĺpy, nosné rámy, základne zariadení a komponenty infraštruktúry.

Klasifikácia produktu

1. Veľká štvorcová rúrka zváraná pod tavivom

Veľké oceľové plechy sú tvarované do štvorcových alebo obdĺžnikových častí a zvárané technológiou zvárania pod tavivom. Táto metóda je vhodná pre ultra veľké veľkosti a požiadavky na hrubé steny, s vynikajúcou pevnosťou zvárania a konštrukčnou spoľahlivosťou.

2. Vysokofrekvenčná zváraná veľká štvorcová trubica

Oceľové pásy sú kontinuálne tvarované cez valce a zvárané pomocou vysokofrekvenčného odporového zvárania. Tento proces poskytuje dobrú rozmerovú presnosť, efektívnu výrobu a konkurencieschopné ceny pre bežne používané veľkosti veľkých priemerov.

3. Bezšvová veľká štvorcová trubica

Okrúhle bezšvíkové oceľové rúry sa spracovávajú na štvorcové alebo obdĺžnikové profily valcovaním za tepla alebo ťahaním za studena. Bez zvarových švov poskytujú vynikajúcu odolnosť voči tlaku a nárazu pre špecializované priemyselné aplikácie.

Technické špecifikácie

Výber materiálu

1. Konštrukčná oceľ Q235B

Q235B je najčastejšie vybraný materiál pre čierne obdĺžnikové a štvorcové rúry s veľkým priemerom. Ponúka dobrú zvárateľnosť, vyváženú pevnosť a ekonomické náklady, vďaka čomu je vhodný pre priemyselné budovy, oceľové rámy a všeobecné konštrukčné aplikácie.

2. Vysokopevnostná oceľ Q355B

Q355B poskytuje vyššiu medzu klzu a lepší konštrukčný výkon v porovnaní s Q235B. Bežne sa používa na mostné podpery, rámy ťažkých zariadení, vonkajšie konštrukcie a projekty vyžadujúce vyššie bezpečnostné rezervy.

3. Špeciálna legovaná oceľ

Pre vysokoteplotné, vysokotlakové alebo špeciálne mechanické aplikácie je možné dodať materiály ako 20#, 16Mn a 15CrMo podľa technických požiadaviek.

Inžinierske aplikácie

1. Ťažké oceľové stavebné konštrukcie

Čierne pravouhlé a štvorcové rúry s veľkým priemerom sa široko používajú ako hlavné stĺpy, nosné nosníky, strešné konštrukcie a prvky konštrukcie v priemyselných závodoch, skladoch a prefabrikovaných budovách. Ich vysoká tuhosť pomáha udržiavať stabilitu konštrukcie pri dlhodobom zaťažení.

2. Projekty mostov a infraštruktúry

Vďaka veľkému prierezu a vysokej nosnosti sú tieto rúry vhodné pre pomocné mostné podpery, diaľničné zariadenia, mestské štruktúry a podpery potrubných koridorov.

3. Výroba ťažkých strojov

Vo výrobe ťažkých zariadení sa tieto rúry používajú na strojové základne, rámy stavebných zariadení, konštrukcie prístavných strojov a komponenty na podporu veternej energie, kde sa vyžaduje vysoká pevnosť a rozmerová stabilita.

Prípady medzinárodných žiadostí

Projekt rozšírenia priemyselného skladu – Saudská Arábia (2022)

Projekt rozšírenia logistického skladu v Saudskej Arábii vybral ako hlavnú nosnú konštrukciu čierne obdĺžnikové oceľové rúry s veľkým priemerom Q355B. Projekt si vyžadoval oceľové profily schopné zvládnuť vysoké teploty a veľké zaťaženie strechy. Rúry boli vyrobené do konštrukčných stĺpov a nosníkov predtým, ako dostali antikorózny náter na mieste, čím sa zlepšila účinnosť konštrukcie pri zachovaní dlhodobej stability konštrukcie.

Projekt mostnej nosnej konštrukcie – Turecko (2023)

Projekt pomocnej konštrukcie mosta v Turecku používal ako nosné komponenty zvárané čierne štvorcové rúry s veľkým priemerom. Zákazník požadoval pri zváraní v teréne vysokú odolnosť v ohybe a presnú kontrolu rozmerov. Vybrané stenové rúry s hrúbkou 400 × 400 mm znížili zložitosť výroby v porovnaní s tradičnými oceľovými profilmi.

Platforma pre ťažké vybavenie – Austrália (2021)

Výrobca strojárskych zariadení v Austrálii použil veľké obdĺžnikové rúry Q355B pre platformy ťažkých strojov. Uzavretá dutá konštrukcia poskytla vynikajúcu odolnosť voči vibráciám a pomohla znížiť hmotnosť nosného rámu v porovnaní s tradičnými pevnými oceľovými profilmi.

Výkonové výhody

Sprievodca výberom aplikácií

Výber správneho produktu

1. Zvoľte Hrúbku podľa zaťaženia

Pre ťažké stĺpy, strojové základne a podpery infraštruktúry sa bežne odporúča hrúbka steny 8 mm alebo viac. Tenkostenné rúry s veľkým priemerom by sa nemali používať pre hlavné nosné konštrukcie.

2. Spojte materiál s prostredím

Q235B je vhodný pre bežné konštrukčné aplikácie. Q355B by sa mal zvoliť pre veľké zaťaženie, veľké rozpätia, prostredia s nízkou teplotou alebo projekty vyžadujúce vyššiu štrukturálnu spoľahlivosť.

3. Naplánujte ochranu proti korózii

Pretože čierne obdĺžnikové a štvorcové rúry sa dodávajú bez ochranného náteru, vonkajšie projekty by mali po zhotovení použiť vhodnú povrchovú úpravu, ako je maľovanie alebo žiarové zinkovanie.

FAQ

1. Čo sa považuje za čiernu obdĺžnikovú a štvorcovú oceľovú rúrku s veľkým priemerom?

Vo všeobecnosti sú štvorcové a obdĺžnikové rúry s dĺžkou strany 100 mm alebo viac klasifikované ako výrobky s veľkým priemerom. Veľkosti nad 300 mm sa často považujú za ultra veľké časti.

2. Aké materiály sa bežne používajú?

Q235B je štandardnou voľbou pre všeobecné konštrukcie vďaka svojej dobrej zvárateľnosti a nákladovej efektívnosti. Q355B je preferovaný pre ťažké konštrukcie vyžadujúce vyššiu pevnosť.

3. Aké hrúbky stien sú k dispozícii?

Bežné hrúbky stien sa pohybujú od 4 mm do 50 mm. Ťažké konštrukčné projekty zvyčajne vyberajú hrúbku 8 mm až 20 mm v závislosti od požiadaviek na zaťaženie.

4. Aký je čierny povrch na skúmavke?

Čierny povrch je prírodný oxid železa vytvorený pri výrobe ocele. Nie je to náter a neposkytuje dlhodobú ochranu proti korózii.

5. Môžu byť čierne štvorcové rúrky s veľkým priemerom použité vonku?

Áno, ale je potrebná dodatočná ochrana proti korózii. Vonkajšie aplikácie zvyčajne vyžadujú čistenie povrchu, po ktorom nasleduje lakovanie, práškové lakovanie alebo žiarové zinkovanie.

6. Aký je rozdiel medzi veľkými čiernymi štvorcovými rúrkami a H lúčmi?

Veľké pravouhlé rúrky poskytujú lepšiu torznú odolnosť vďaka svojej uzavretej časti, zatiaľ čo H nosníky sú často preferované pre aplikácie s dlhým ohýbaním.

7. Je možné vyrobiť prispôsobené veľkosti?

áno. Výrobcovia môžu dodať prispôsobené rozmery, hrúbky stien, dĺžky a triedy materiálov podľa technických výkresov.

8. Aké kvalitné dokumenty sú k dispozícii?

Kvalifikovaní dodávatelia môžu poskytnúť materiálové certifikáty, správy o rozmerových kontrolách a záznamy o kontrole kvality zvárania podľa požiadaviek projektu.
